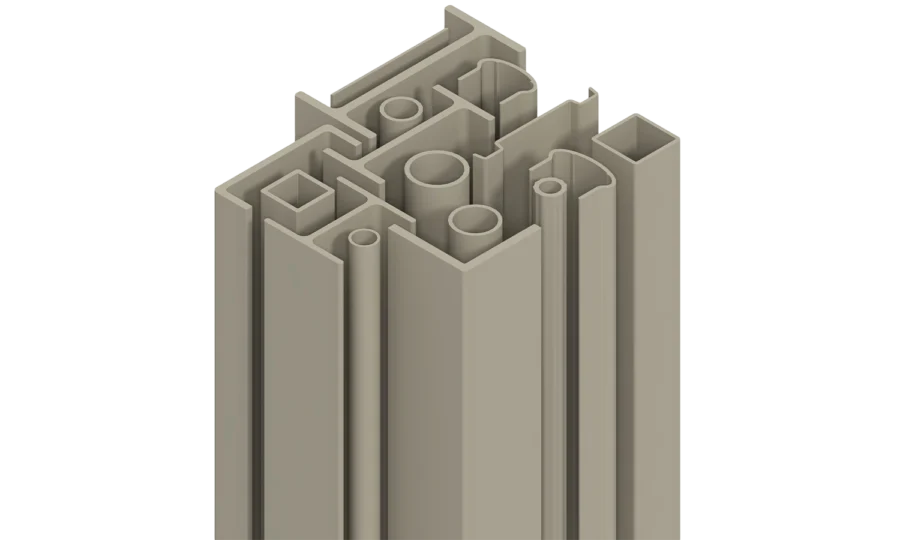

GFK-Konstruktionsprofile
MEISER GFK-Profile sind die innovative Alternative zu herkömmlichen Konstruktionsmaterialien wie Stahl, Aluminium, Holz oder Beton. Mit einer vergleichsweise kleinen Auswahl an GFK-Profilen lassen sich eine Vielzahl von Anwendungen realisieren, z. B.: Treppen, Bühnen, Laufstege und Leitern.
Ihre AnsprechpartnerAlle MEISER GFK-Profile werden gemäß der europäischen Norm EN 13706 gefertigt und erfüllen höchste Anforderungen an Qualität, Sicherheit und Langlebigkeit.
Als Matrixwerkstoff kommen standardmäßig ungesättigte Polyesterharze zum Einsatz. Die mechanische Festigkeit wird durch längsgerichtete Glasfaser-Rovings sowie querverstärkende Glasfasermatten sichergestellt. Ein zusätzliches thermoplastisches Oberflächenvlies sorgt für eine hochwertige Oberfläche und erhöht die Widerstandsfähigkeit der Profile. Standardmäßig werden die Profile in der Farbe Grau, ähnlich RAL 7032, hergestellt.
Die Produktion der MEISER GFK-Profile ist nach ISO 9001:2015 zertifiziert und unterliegt einer regelmäßigen Überwachung durch unabhängige Prüfinstitute. Dadurch wird eine gleichbleibend hohe Produktqualität gewährleistet.
Für alle Standard-GFK-Konstruktionsprofile liegt zudem die Zulassung des Eisenbahn-Bundesamtes (EBA) gemäß DBS 918 010 vor. Damit eignen sich die Profile für den Einsatz als Unterkonstruktionen von Signalpodesten, Laufstegen und Treppen im konstruktiven Ingenieurbau der Deutschen Bahn AG und erfüllen die dort geltenden Anforderungen an Sicherheit und Zuverlässigkeit.
Eigenschaften der Konstruktionsprofile
| Eigenschaften | Norm | Einheit | Axial | Transversal |
|---|---|---|---|---|
| Zugfestigkeit | EN ISO 527-4 | MPa | 240 | 70-120 |
| Zugmodul | EN ISO 527-4 | MPa | 26.000 | 8.000 |
| Biegefestigkeit | EN ISO 14125 | MPa | 260 | 100–120 |
| Biegemodul | EN ISO 14125 | MPa | 24.000 | 9.000 |
| Druckfestigkeit | EN ISO 14126 | MPa | 250 | 80–90 |
| Druckmodul | EN ISO 14126 | MPa | 20.000 | 4.500 |
| Schlagzähigkeit (Charpy) | EN ISO 179-2 | kJ/m² | 180 | |
| Interlam. Scherfestigkeit | EN ISO 14130 | MPa | 70 | |
| Dichte | ISO 1183 | g/cm³ | 1,85 | |
| Glasgehalt | ISO 1172 | Gew. % | 60 | |
| Barcol Härte | EN 59 | ° | >35 | |
| Spez. Durchgangswiderstand | DIN 53482 | Ohm/cm | 10^10 bis 10^15 | |
| Oberflächenwiderstand | ISO 93 | Ohm | 10^12 | |
| Elektr. Durchschlagfestigkeit | DIN VDE 303 | kV/mm | 10^12 | |
| Dielektrizitätskonstante | DIN 53438 | >5 | ||
| Lin. Wärmeausdehnung | ISO 11359-2 | mm/mmK | 12*10^-6 | |
| Thermische Leitfähigkeit | DIN 51936 | W/mK | 0,35 | |
| Spez. Wärmekapazität | ISO 11357 | kJ/kgK | 1,1 | |
| Dauereinsatzemperatur | °C | -60 bis +150 | ||
| Wasseraufnahme | ISO 62 | % | 0,15 | |
| Formbeständigkeit Martens | DIN 53462 | °C | 200 |
