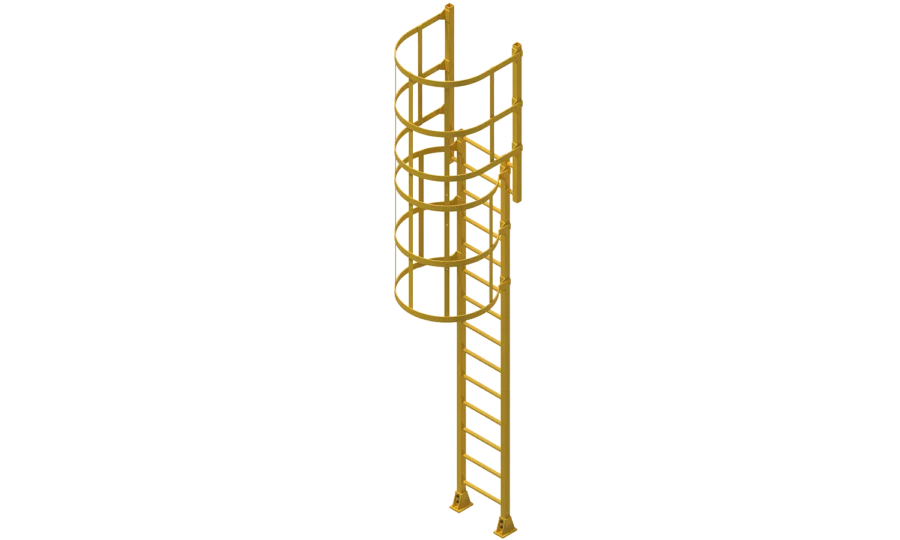

GFK-Leitern

MEISER GFK-Leitern werden aus hochwertigen, pultrudierten GFK-Profilen gefertigt und überzeugen durch ihre hohe Stabilität, Korrosionsbeständigkeit und ausgezeichnete elektrische Isolation. Die Herstellung erfolgt gemäß DIN EN ISO 14122-4 sowie in Anlehnung an EN 131 und steht damit für maximale Sicherheit und zuverlässige Normkonformität im täglichen Einsatz.

Ihre Ansprechpartner

Die GFK-Leitern werden standardmäßig mit einer lichten Weite von 400 mm, wahlweise 500 mm, gefertigt und setzen sich aus folgenden Komponenten zusammen:

Leiterholme aus Quadratrohr 50 × 50 mm
Kupplungssystem ab 6 m Leiterlänge
Verschlusskappen an den oberen Enden der Holme
Leitersprossen aus geriffeltem, abrutschsicherem Rundprofil

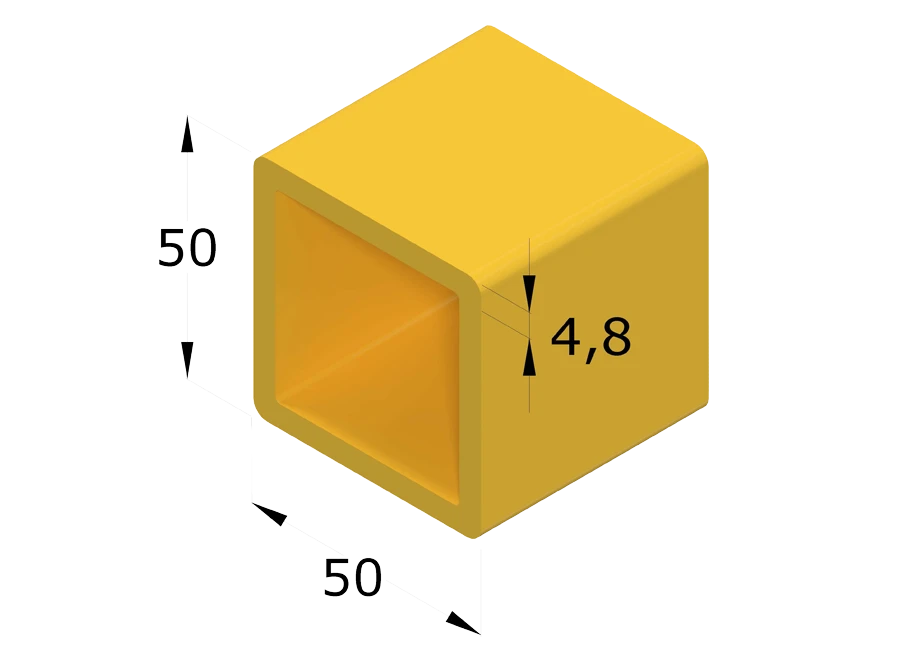

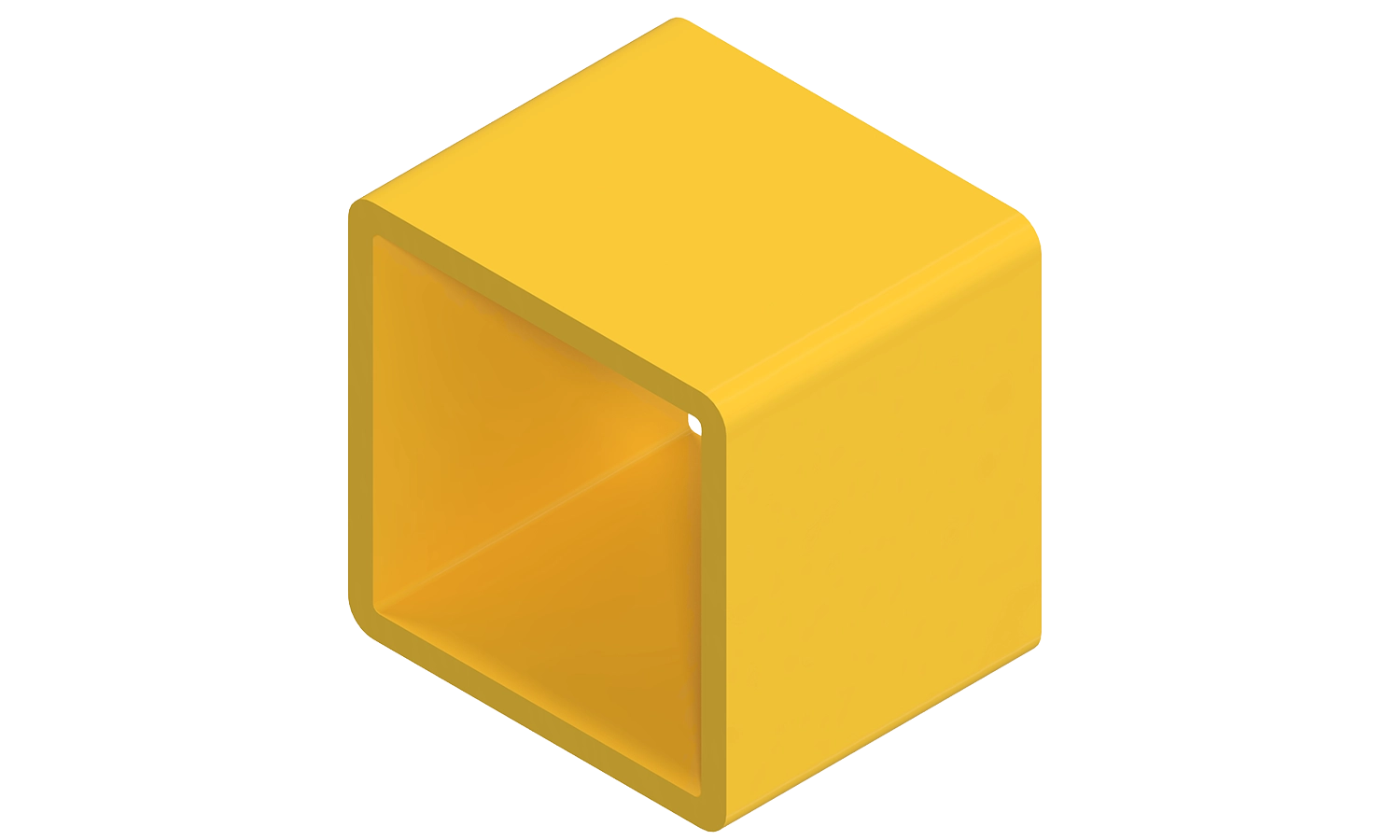

Holm (Quadratrohr)

Dimension	Bezeichnung nach EN 13706	Gewicht/m
50 x 4,8 mm	QR 50x50/4,8 EN 13706-BGV-IFU E23	1,57 kg

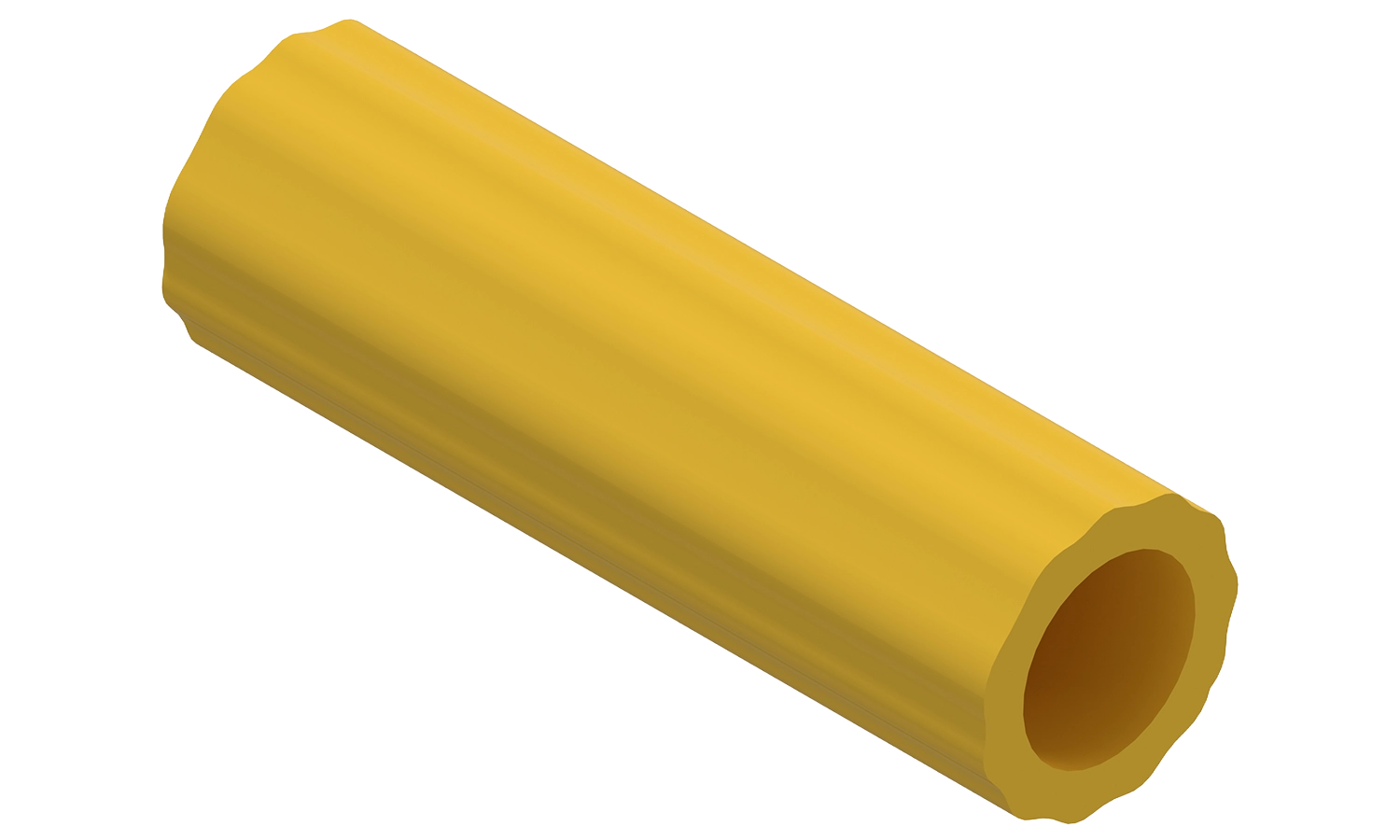

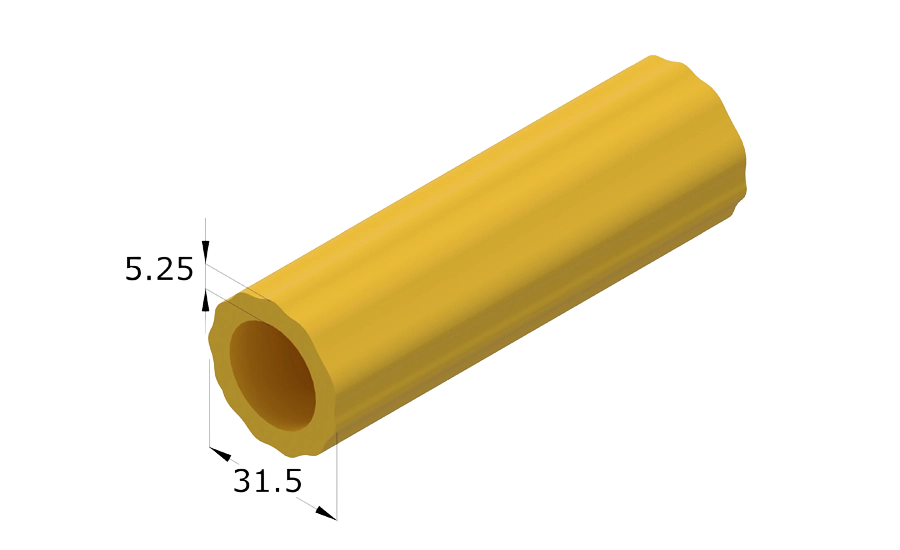

Sprosse

Dimension	Bezeichnung nach EN 13706	Gewicht/m
32 x 5 mm	LS31 EN 13706-ZGV-IFU E23	0,8 kg

Detailansichten

Standardleiter

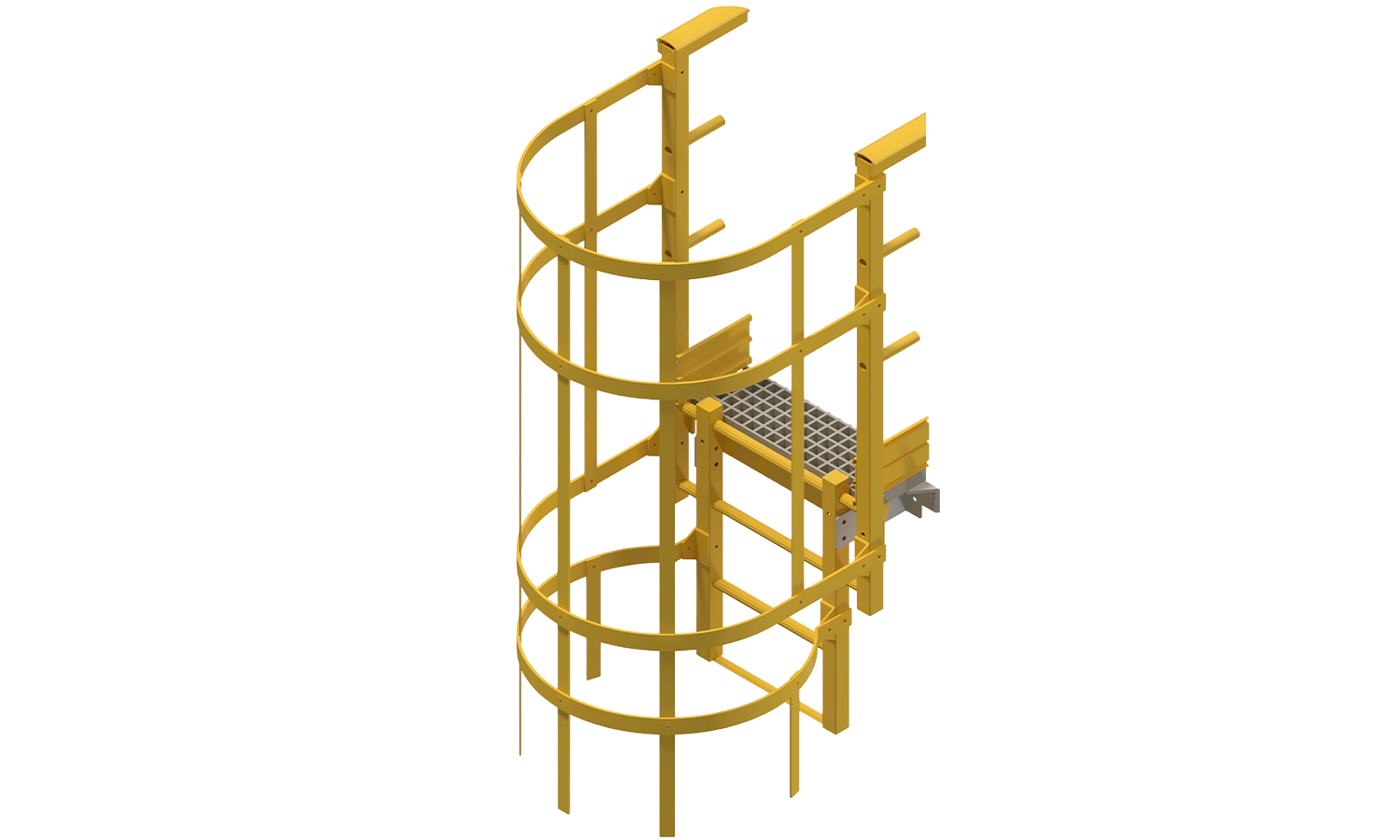

Korbleiter mit Frontalausstieg

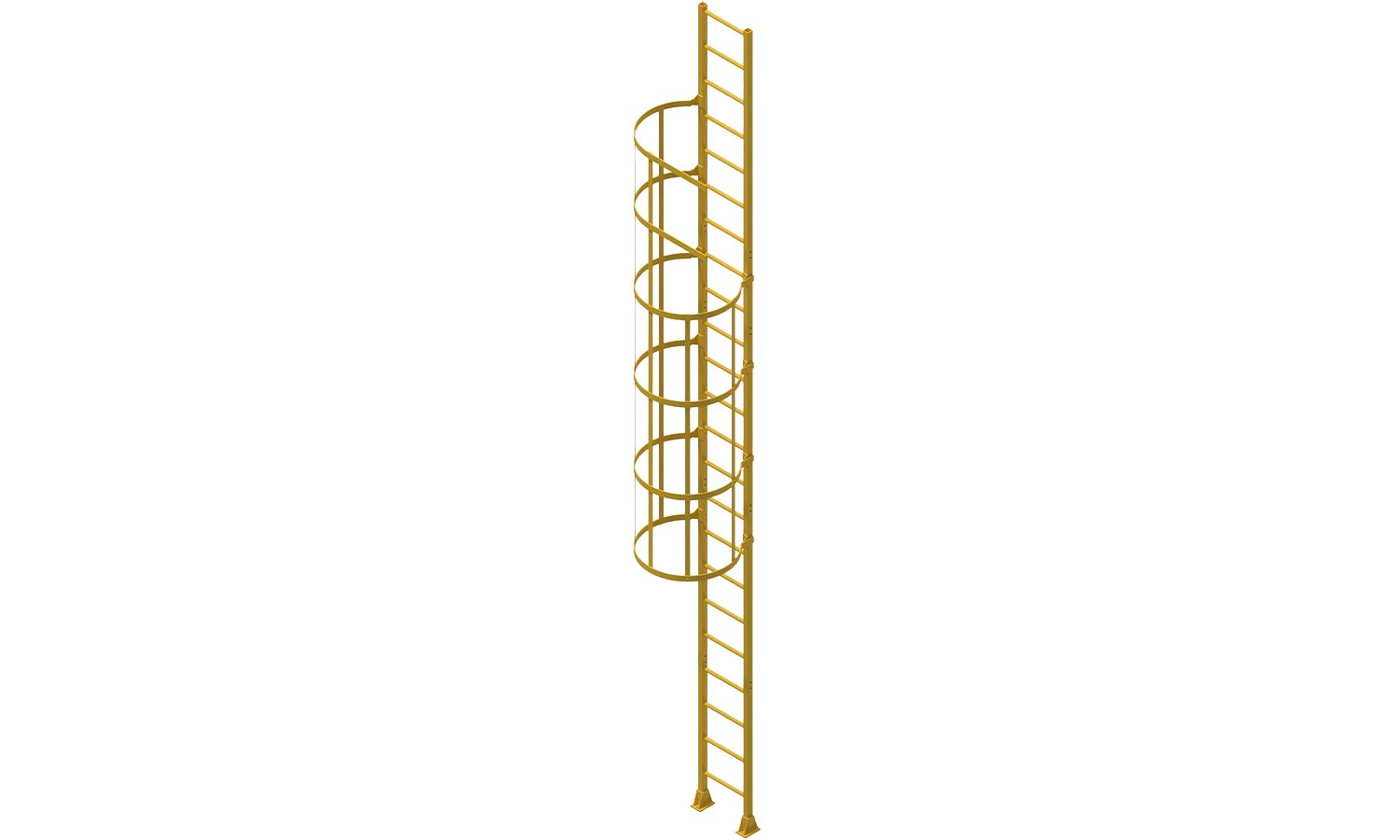

Korbleiter mit seitlichem Ausstieg

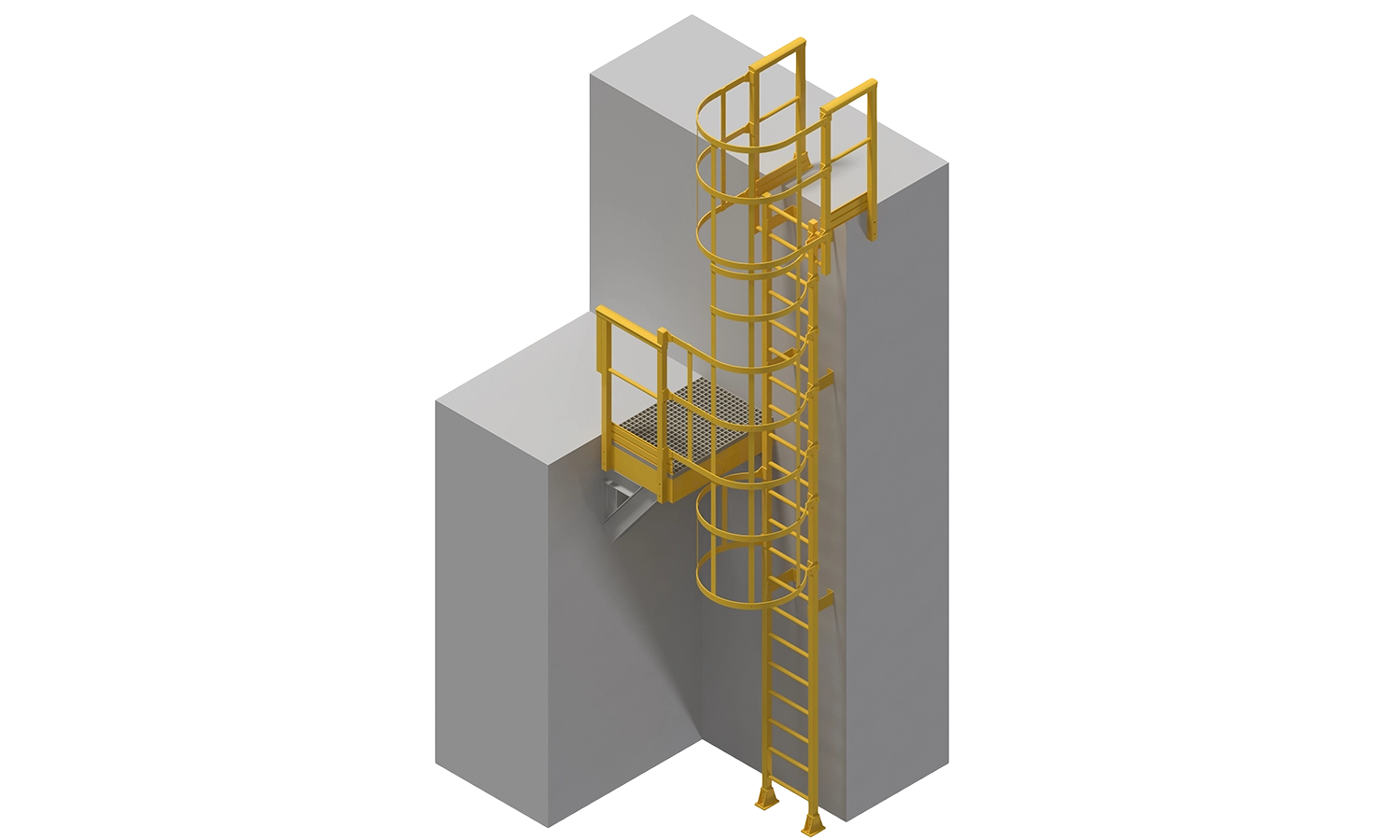

Korbleiter mit Ruhepodest

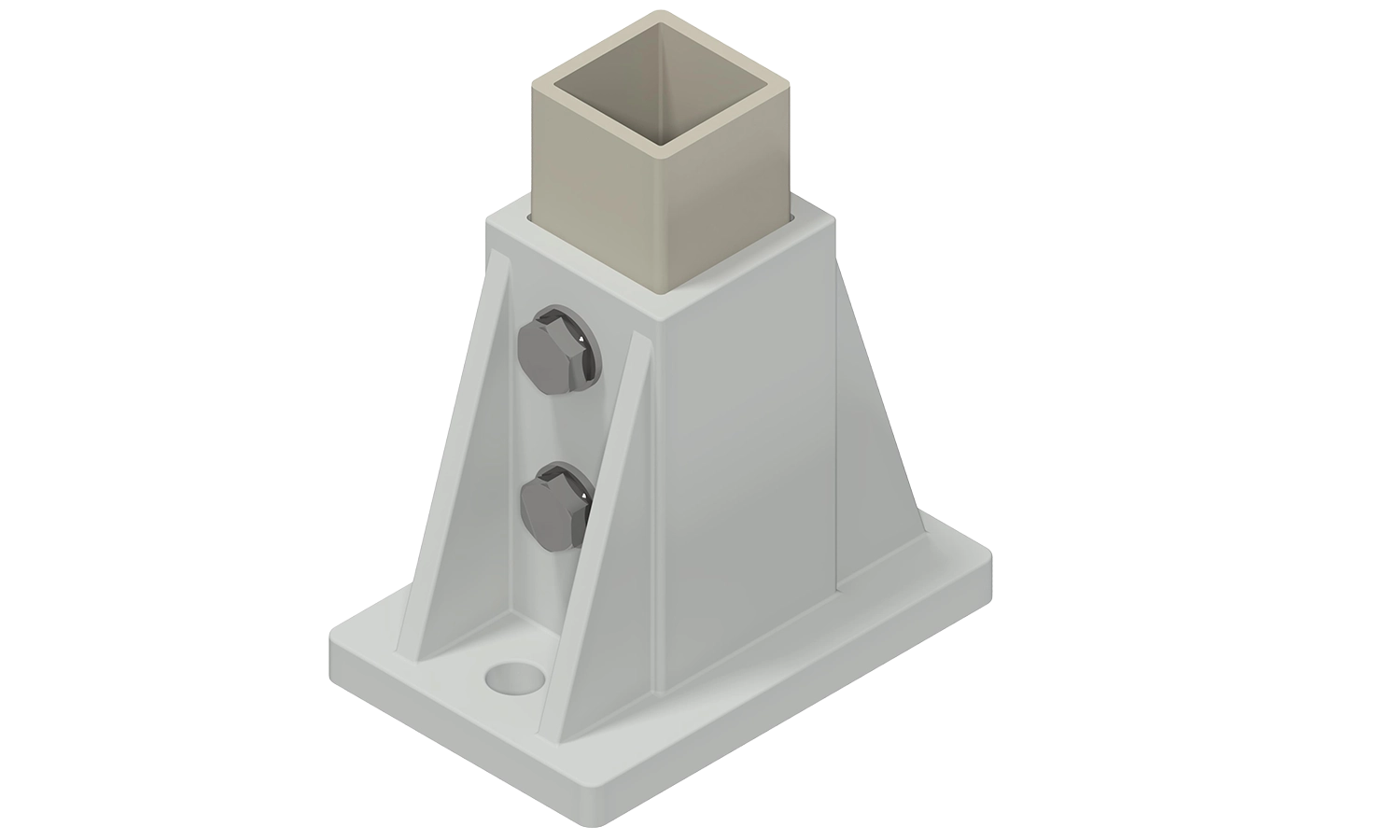

Fuß für Korbleiter

Je nach Anwendungsgebiet stehen folgende Ergänzungsmöglichkeiten und Zubehörteile zur Verfügung:

Bodenverankerung mittels GFK-Pfostenschuh
Mauerbefestigungswinkel
Fangkorb nach Norm ab 3 m Leiterlänge, mit 5 senkrechten Stützprofilen,
Fangkorbausführung je nach Bedarf
a) mit seitlicher Öffnung für Rechts- oder Linksausstieg
b) mit Ausstiegsaufweitung von 400 mm Fangkorbdurchmesser auf 750 mm
Befestigungsabstand an den Leiterholmen
c) mit 700 mm breiter Öffnung für den Frontalausstieg
metallverstärkte ein- und ausziehbare Ausstieghilfe
Ruhepodest mit Sicherheitsgeländer und Mauerbefestigung nach Normvorgabe ab 6 m Leiterlänge

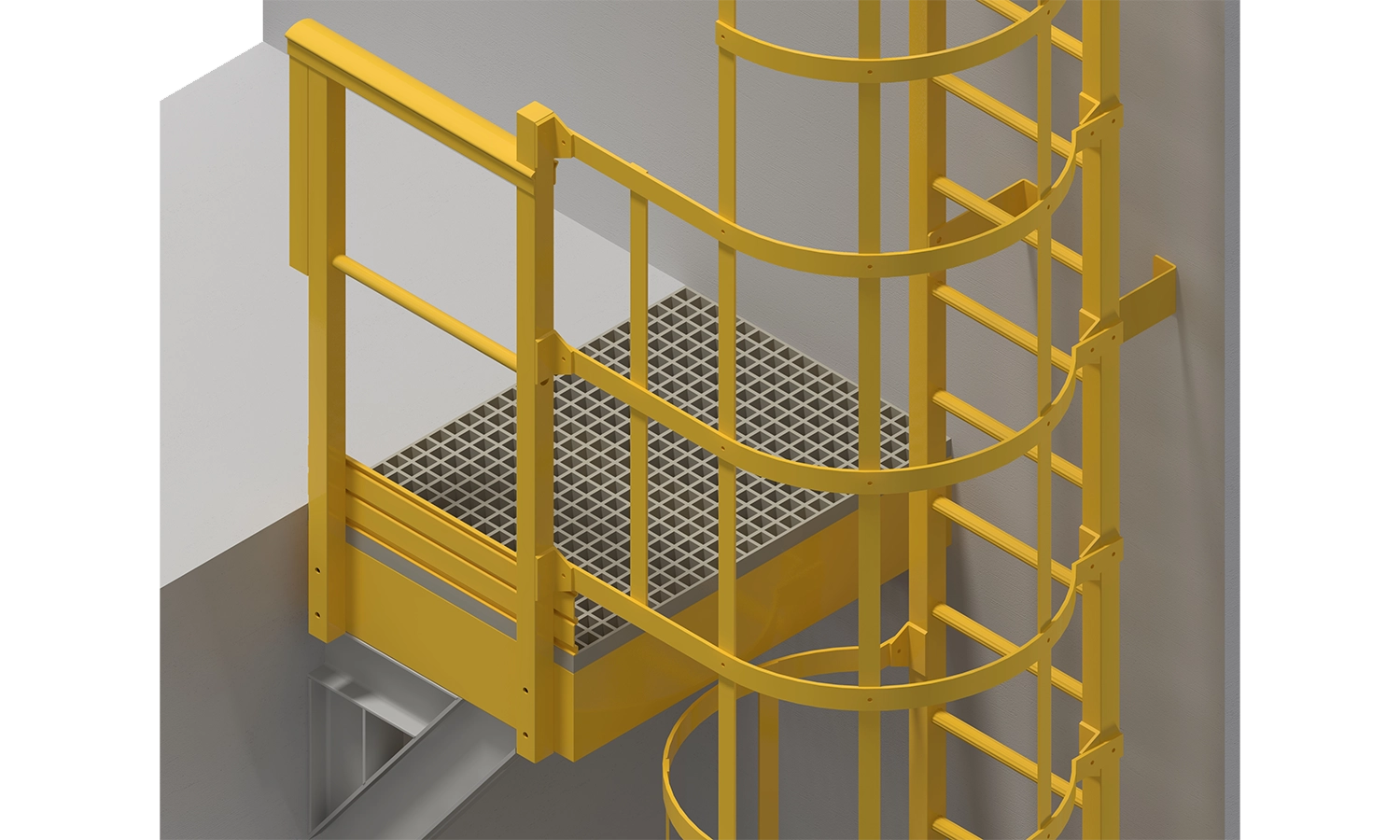

Ruhepodest

Laut Norm muss eine Leiter über 6 m Länge aus mindestens zwei versetzten Leiterteilen bestehen, die durch ein Ruhepodest getrennt sind. Der Zugang vom unteren Leiterteil auf das Ruhepodest erfolgt durch einen für Rechts- oder Linksausstieg geöffneten Fangkorb. Das Podest mit Sicherheitsgeländer besteht aus einer Unterkonstruktion und einem GFK-Gitterrost.
