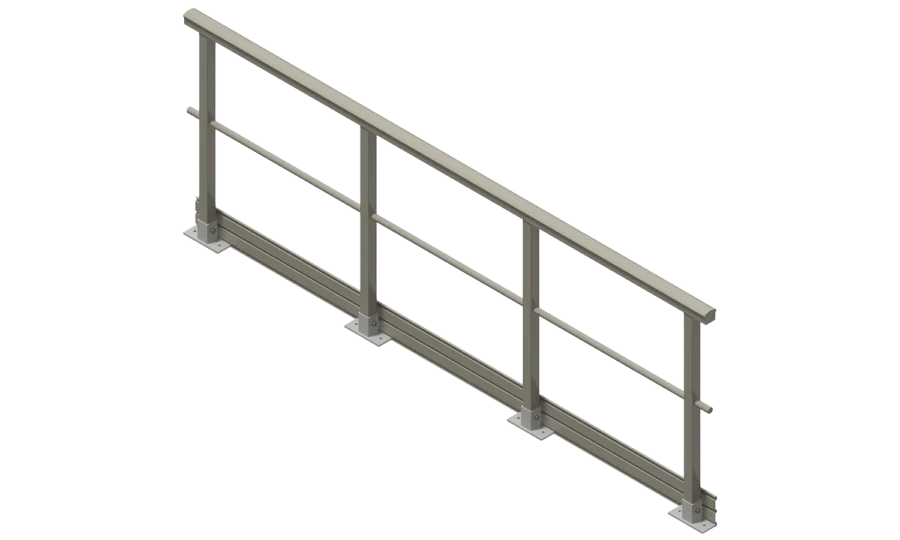

GFK-Standardgeländer
Das GFK-Standardgeländer ist ein Holmgeländer nach DIN EN ISO 14122-3 mit einem ergonomisch geformten Handlauf, dem Kniegurt (wahlweise einfach oder doppelt) und einer Fußleiste.
Ihre AnsprechpartnerJe nach statischer Erfordernis sind die GFK-Standardgeländer mit einem Pfostenquerschnitt von 50 x 50 mm oder 60 x 60 mm lieferbar. Verbinder für Handlauf, Kniegurt(e) und Fußleisten sind Bestandteil des Lieferumfanges. Der Anschluss an die Unterkonstruktion erfolgt entweder seitlich geschraubt oder mittels spezieller Pfostenschuhe aus GFK oder metallischem Werkstoff.

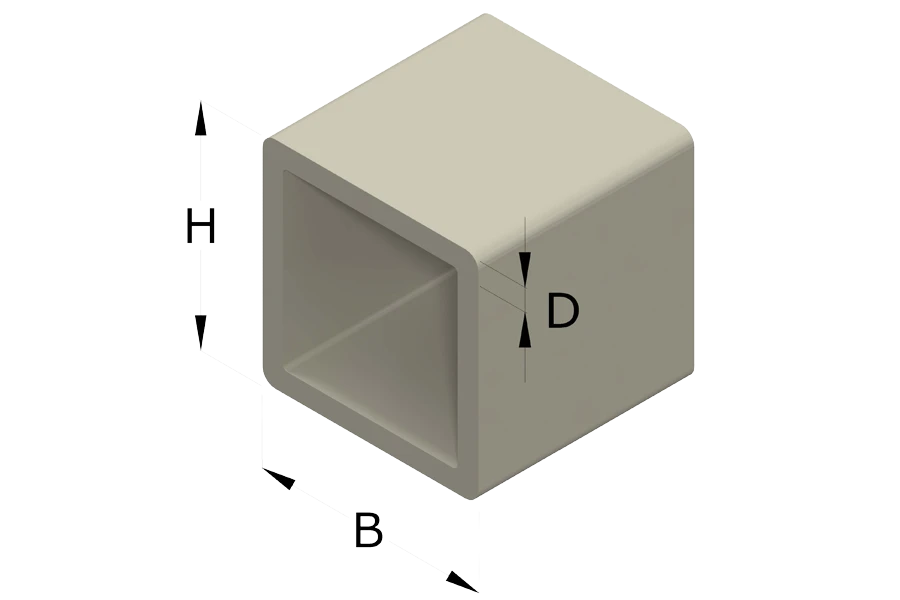

Pfosten (Quadratrohr)
| Dimension [H/B x D] | Bezeichnung nach EN 13706 | ~ Gewicht/m |
|---|---|---|
| 50 x 5,0 mm | QR 50x50/5 EN13706-BGV-IFU E23 | 1,62 kg |
| 60 x 4,5 mm | QR 60x60/4,5 EN13706-BGV-IFU E23 | 1,88 kg |
Handläufe
| Dimension [B1 X B2 X H X D] | Bezeichnung nach EN 13706 | ~ Gewicht/m |
|---|---|---|
| 70 x 50 x 54 x 4 mm | O 70x50/4 EN 13706-ZGV-IFU E23 | 1,14 kg |
| 80 x 60 x 54 x 4mm | O 80x60/4 EN 13706-ZGV-IFU E23 | 1,19 kg |
Kniegurt (Rundrohr)
| Dimension [ØA x D] | Bezeichnung nach EN 13706 | ~ Gewicht/m |
|---|---|---|
| 30 x 2,8 mm | R30/2,8 EN 3706.OGV-IFU E17 | 0,48 kg |
| 40 x 4 mm | R40/4 EN13706-OGV-IFU E23 | 0,90 kg |

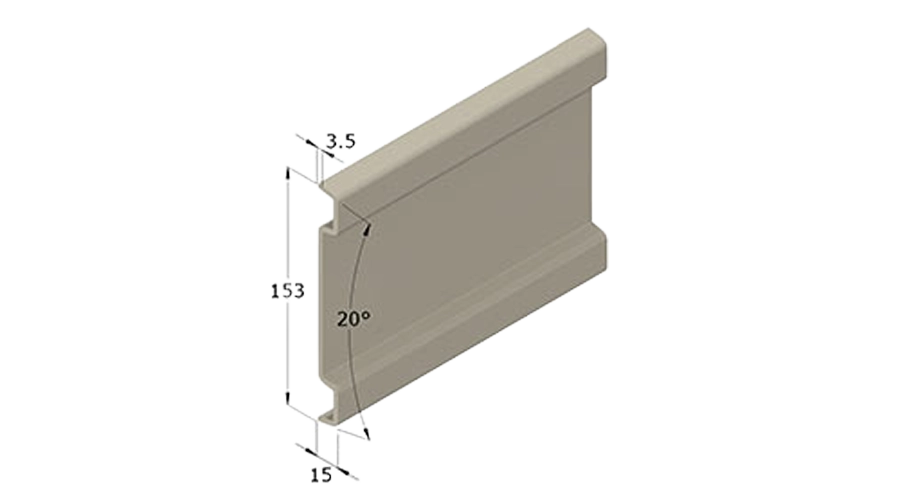

Fußleiste
| Dimension | Bezeichnung nach EN 13706 | ~ Gewicht/m |
|---|---|---|
| 153x15x3,5 mm | Fl 153x15/3,5 EN13706-ZGV-IFU E17 | 1,24 kg |
Detailansichten

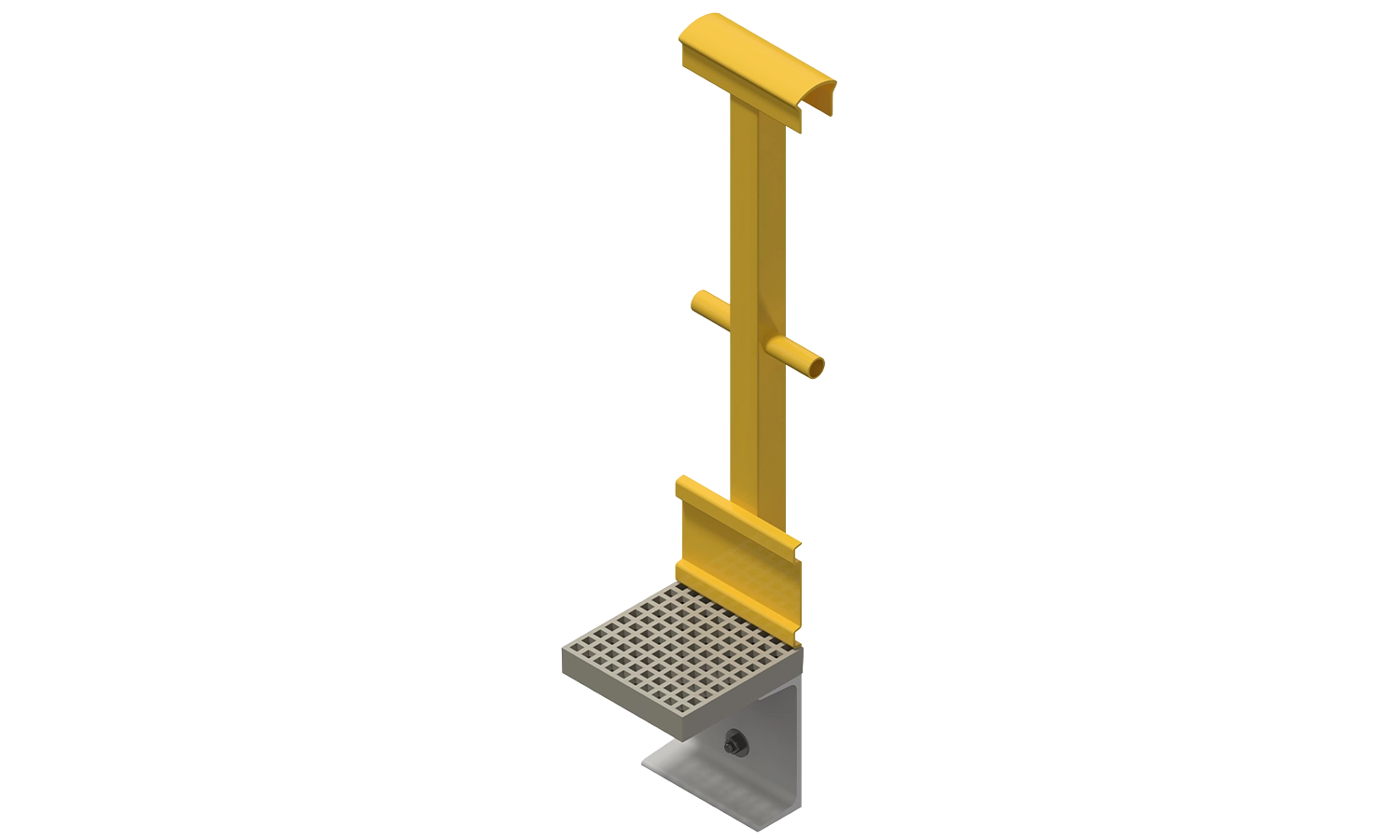

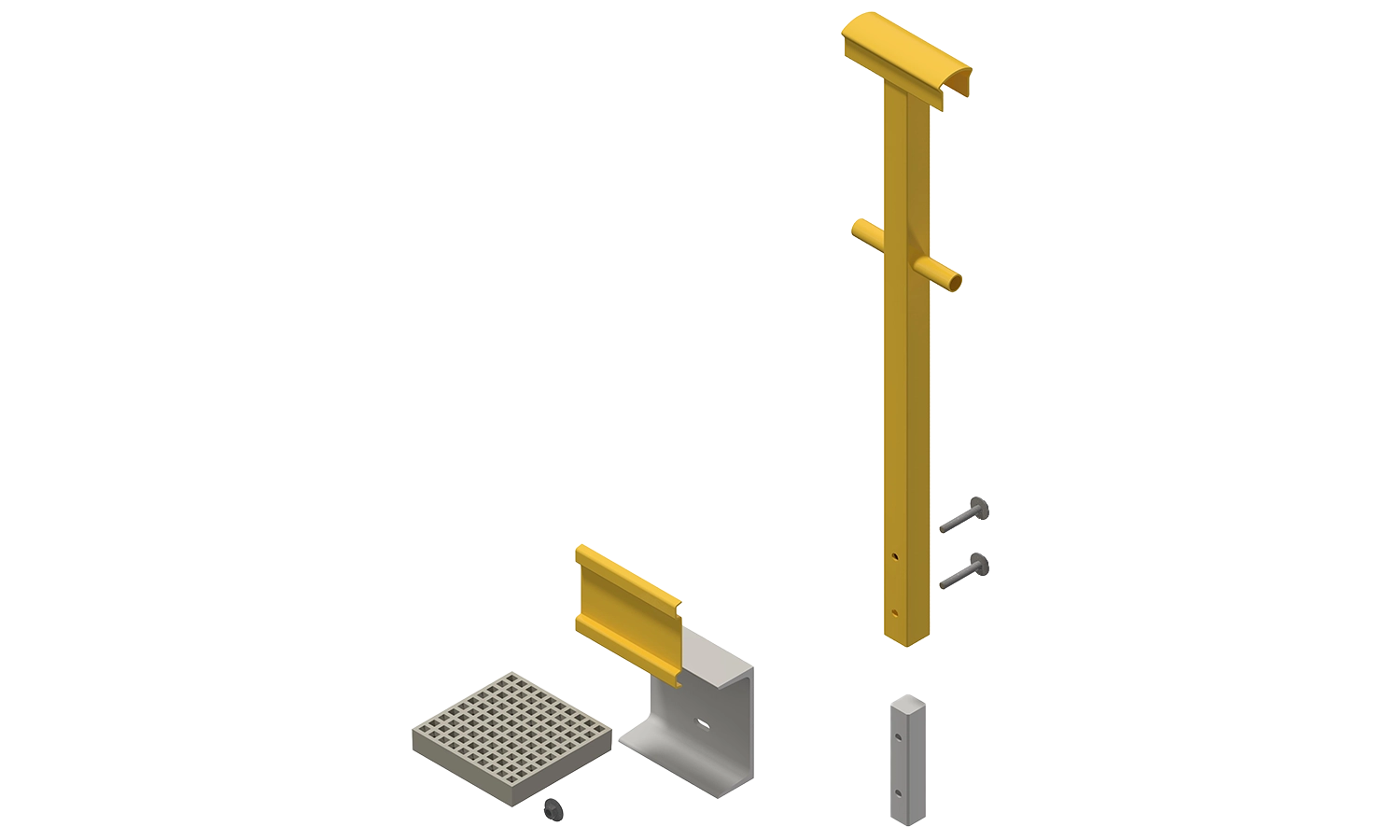

Geländeranbindung seitlich gerade

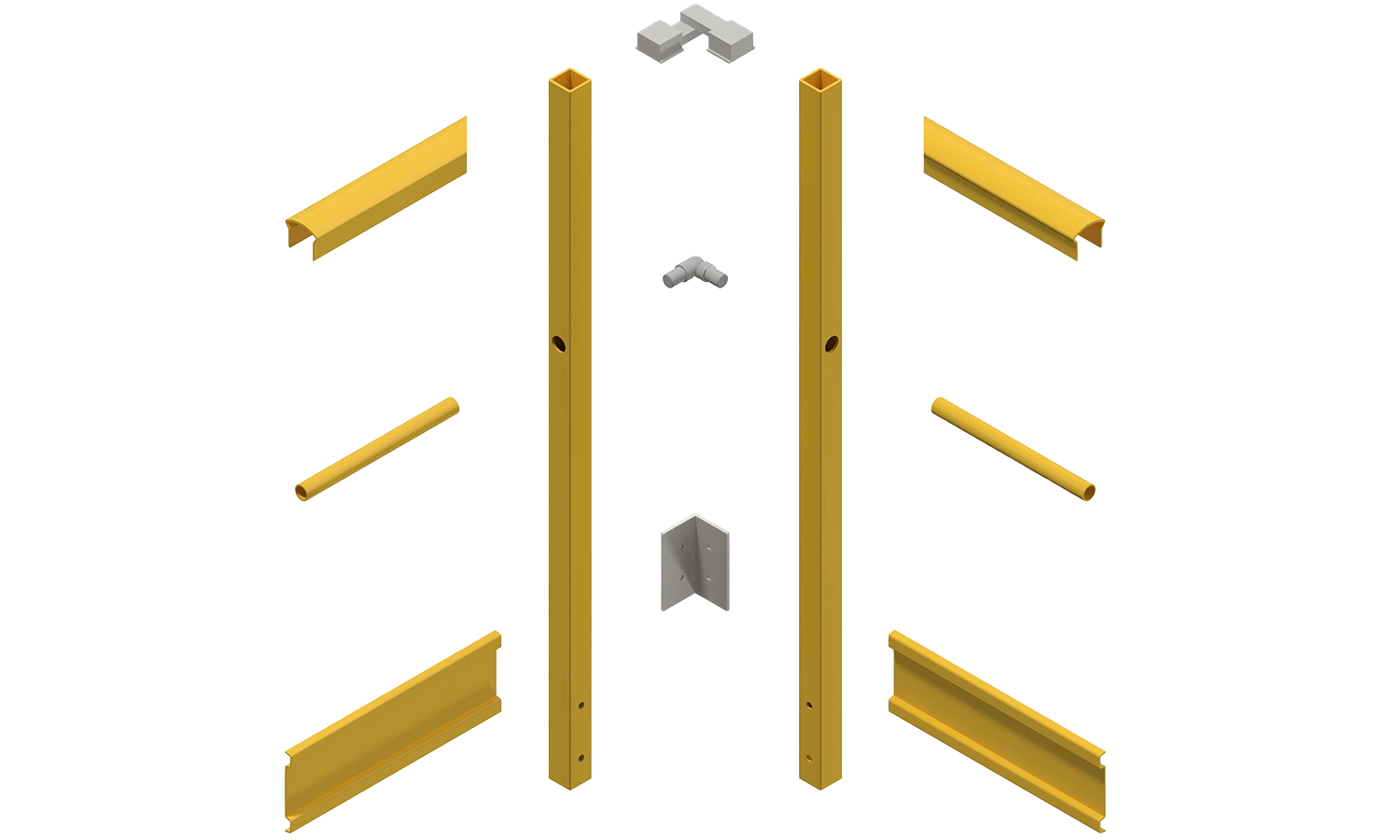

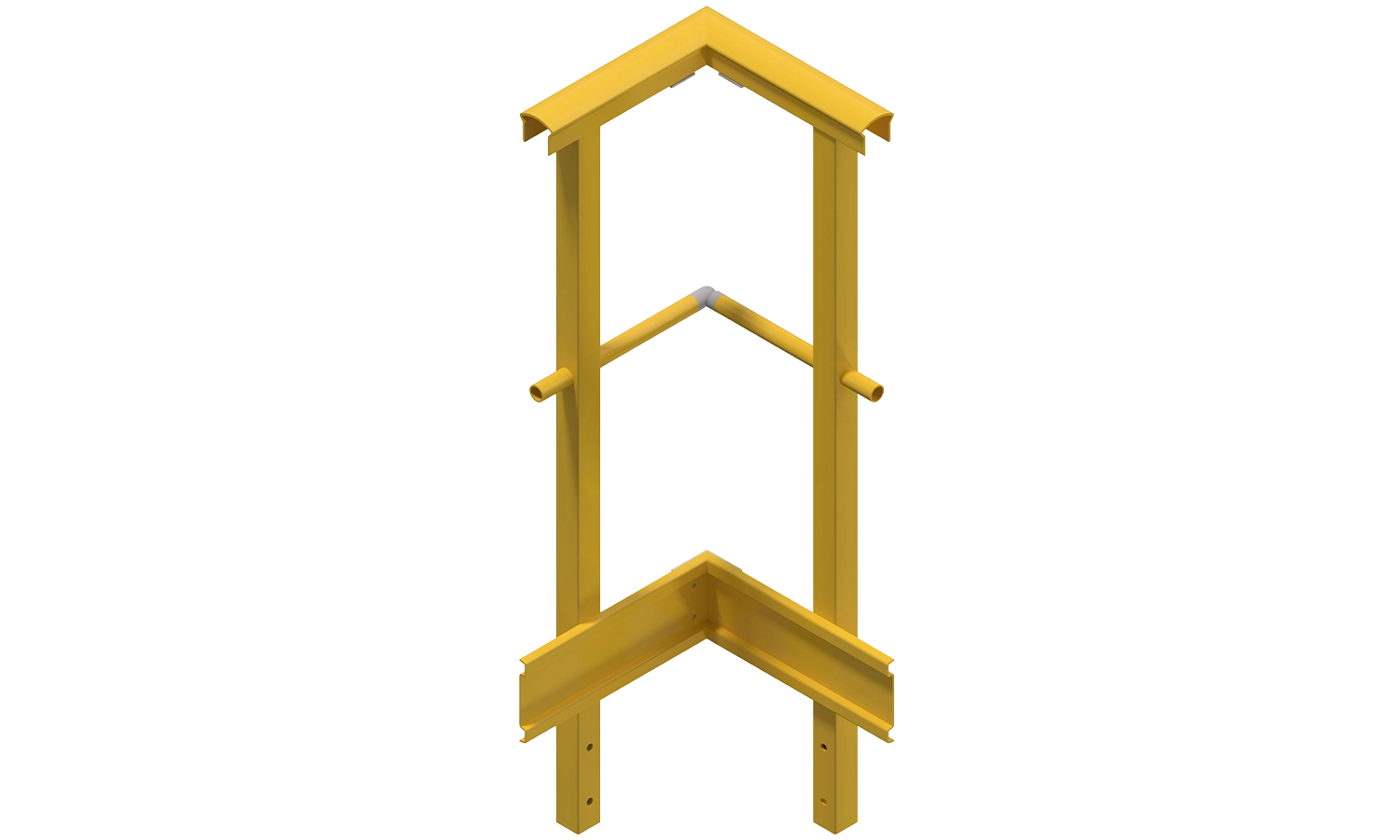

Geländerecke

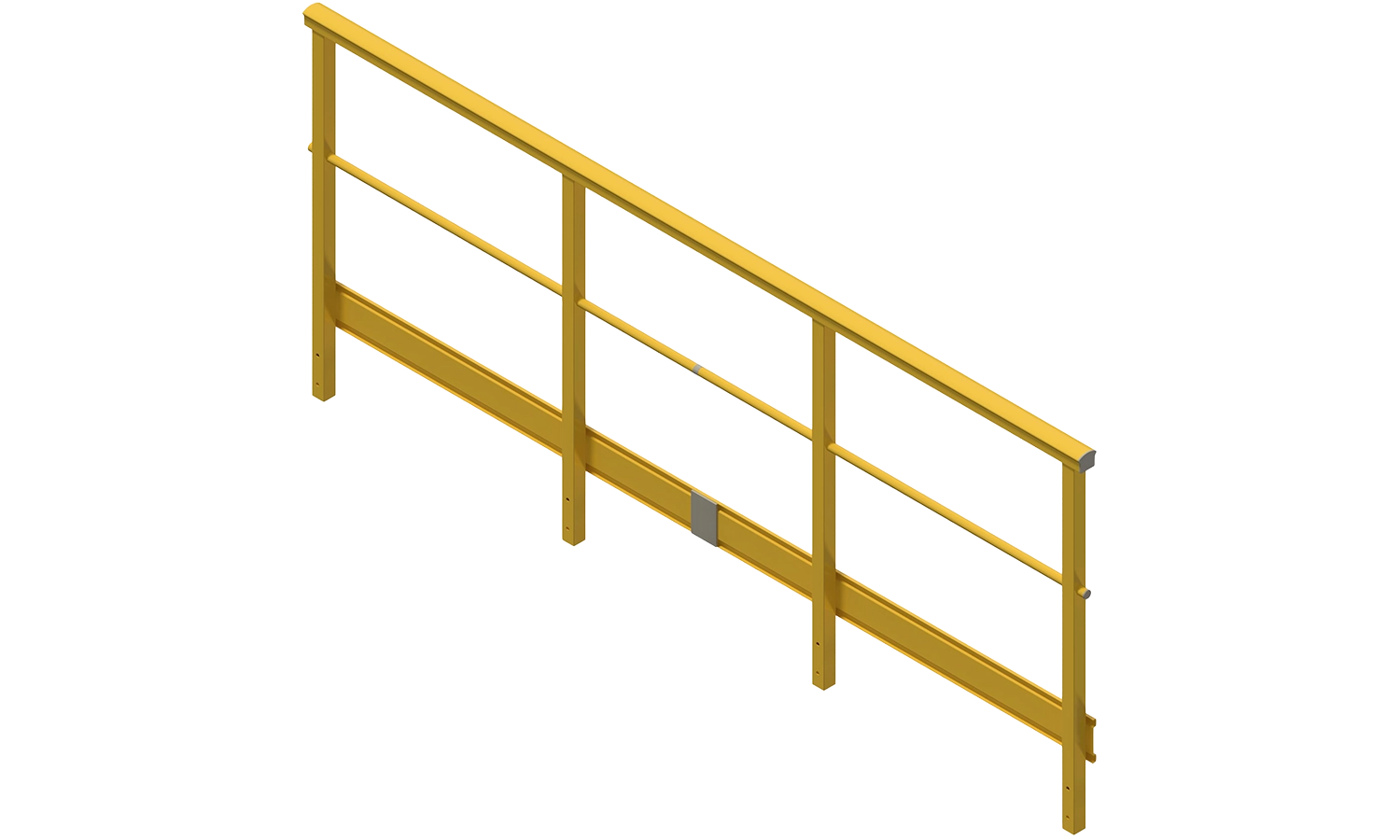

Geländerstoß

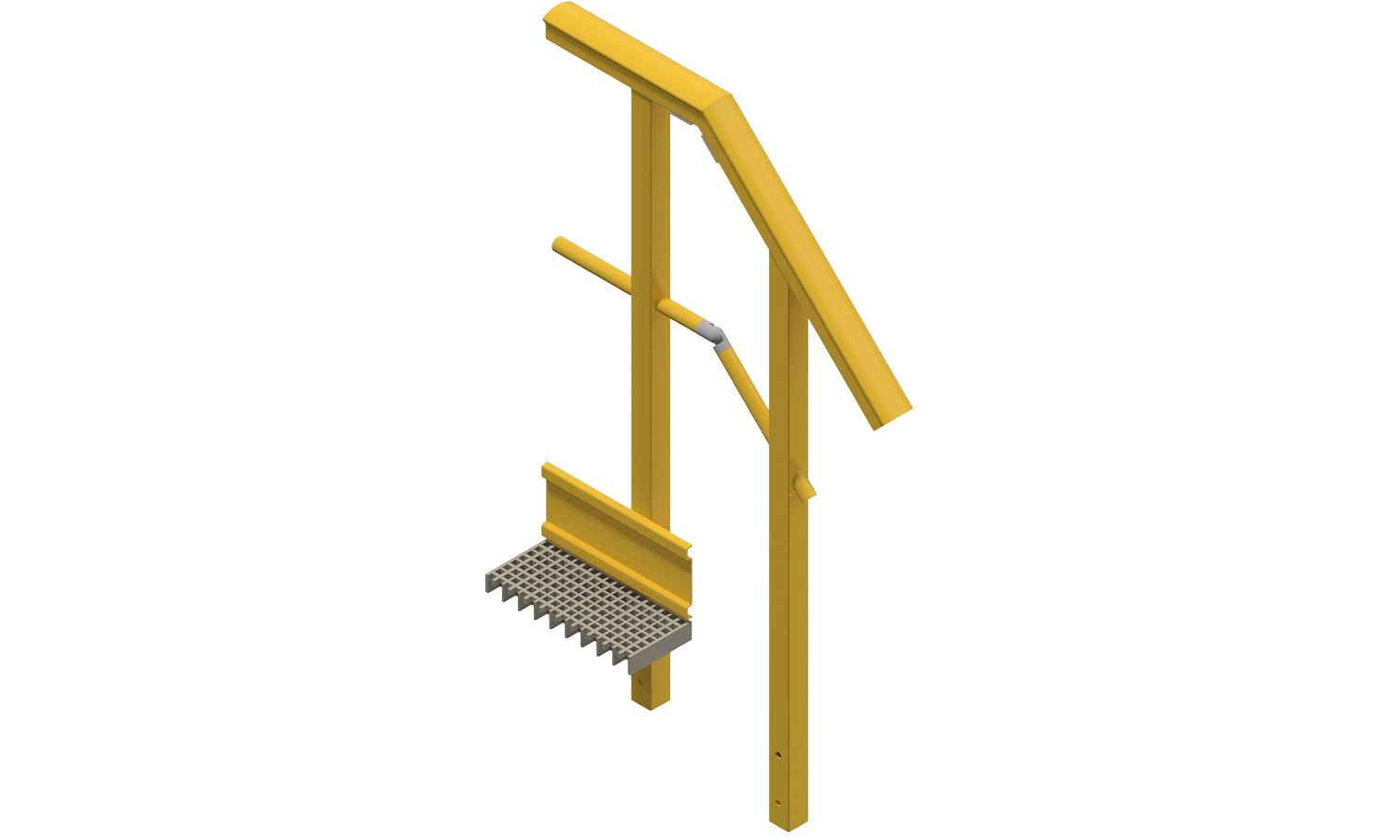

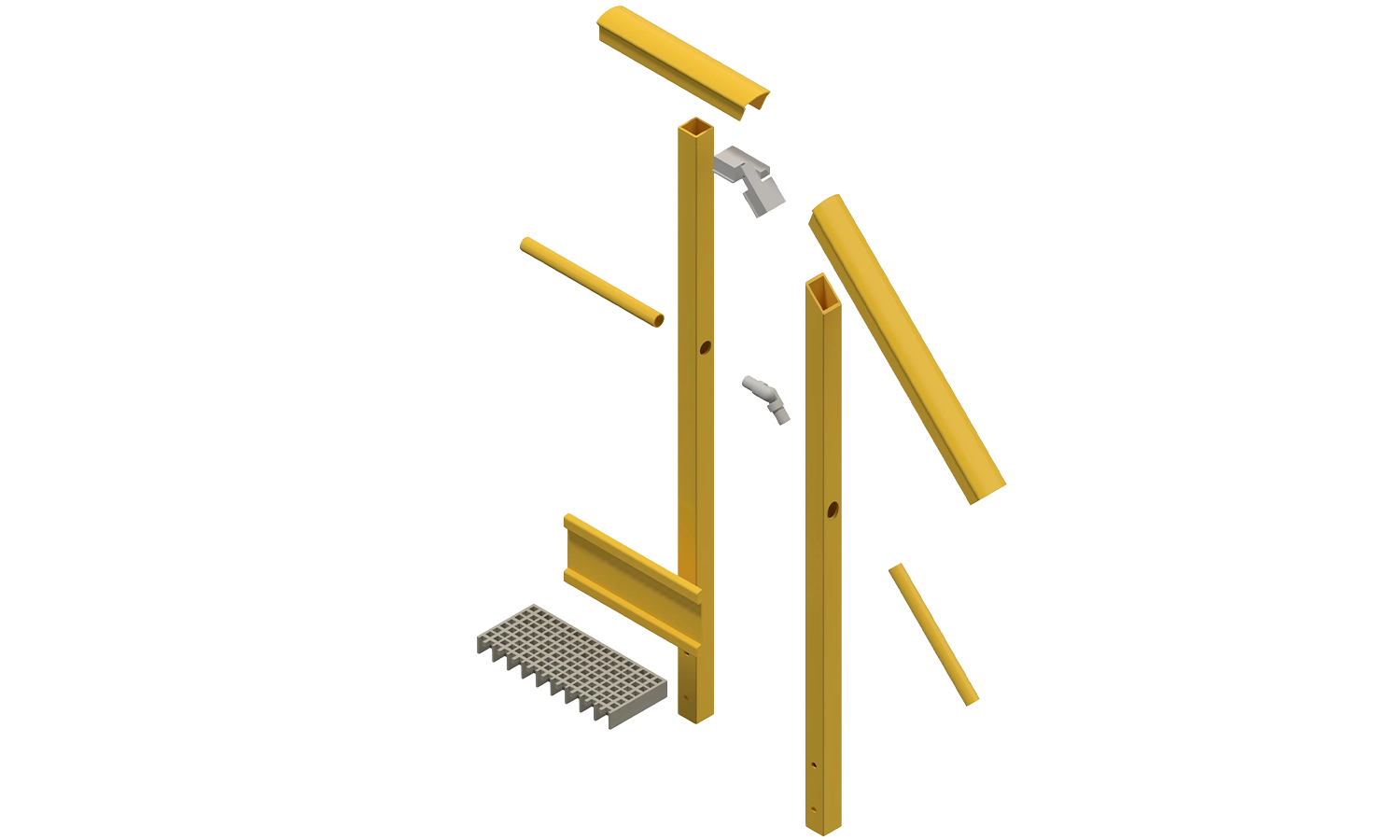

Treppenaufgang

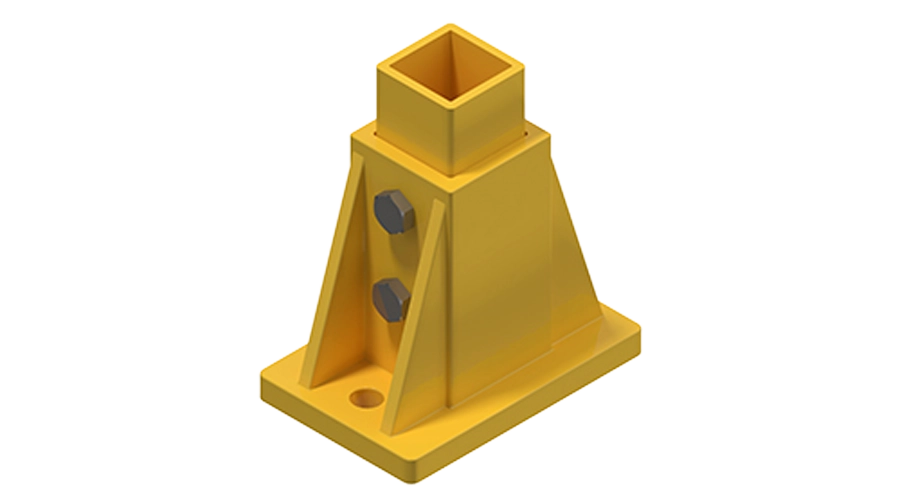

GFK-Pfostenschuh

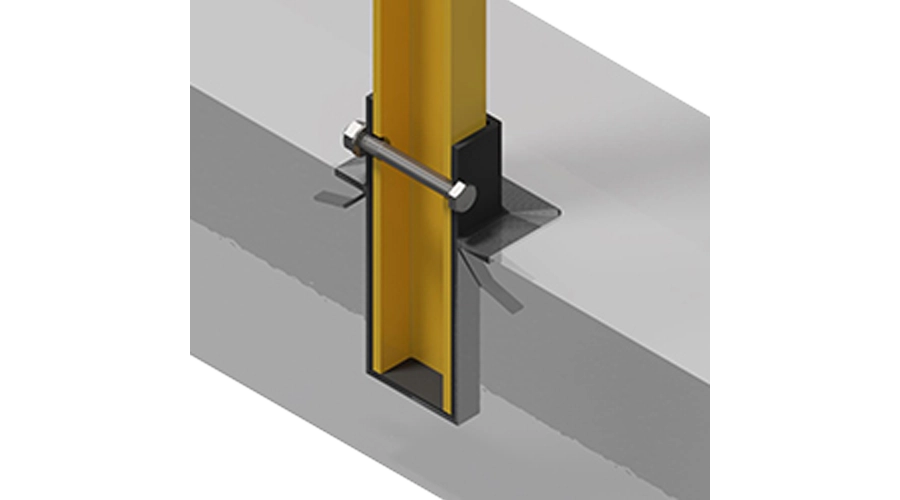

Stahl-Pfostenschuh
Endkappen
Handlaufkappe

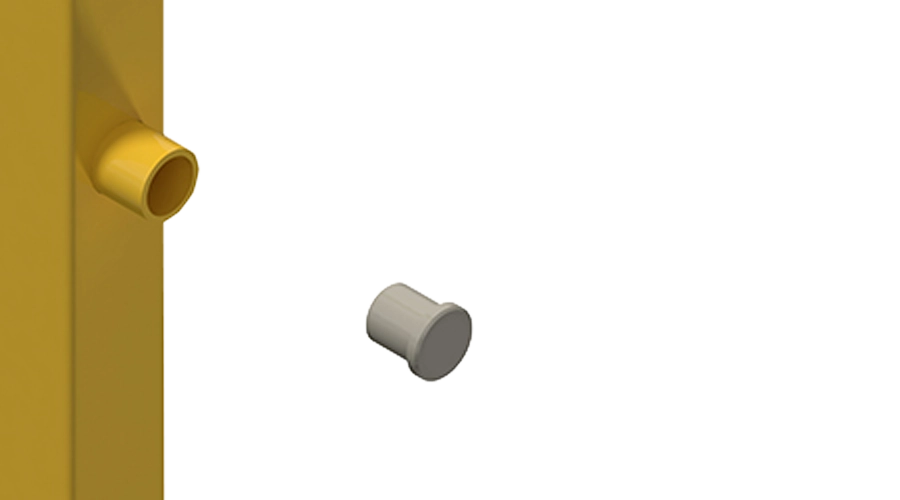

Knieleistenkappe
