Blechprofilroste
Stepbloc F
Die extrem hohe Zahnung der stark ausgeprägten Oberfläche bietet beste Standsicherheit und hohe Stabilität. Der Drainageeffekt ist durch das steile Aufstellen des Materials äußerst groß.
Ihre AnsprechpartnerDadurch kann der Stepbloc F, wie alle anderen Stepbloc-Typen, auch im Bereich von Sprinkleranlagen verwendet werden. Ideal ist der Einsatz auf Laufstegen, Bühnen und Sicherheitstreppen im gewerblichen Bereich.

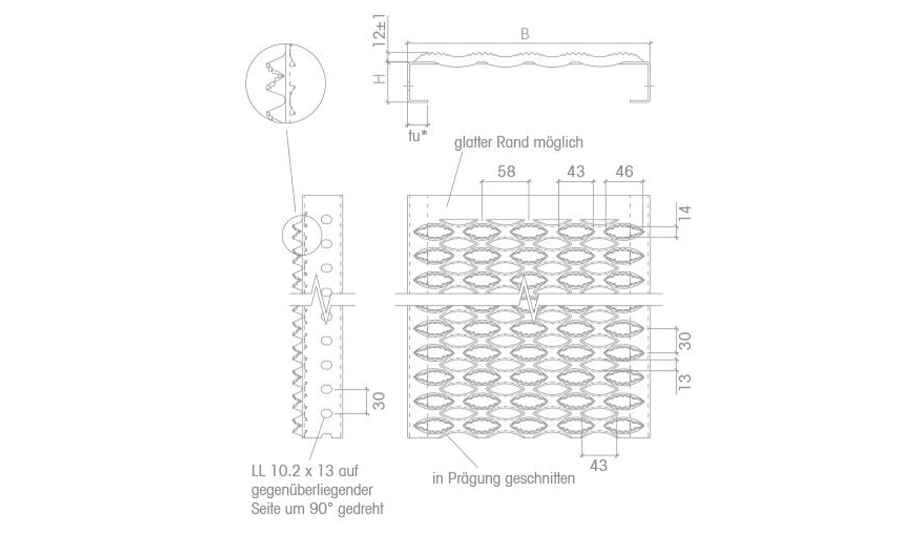

Abmessungen
Sondergrößen bzw. Sondermaterial auf Anfrage. Bevorratete Abmessungen laut Lagerprogramm.
Alle Angaben in mm.
| Material | Blechdicke | Bewertung RH |
|---|---|---|
| Stahl roh / feuerverzinkt [DD11] | 2,0 / 2,5 / 3,0 | R12/R13 |
| Stahl sendzimirverzinkt [DX51] | 2,0 / 2,5 / 3,0 | R12/R13 |
| Aluminium [AIMg3] | 2,5 / 3,0 | 2,5 / 3,0 |
| Edelstahl [1.4301] | 2,0 | R12 |
| Vorzugsbreiten | 124 / 182 / 240 / 298 / 356 / 414 / 475 | |
| Vorzugshöhen | 40 / 50 / 75 / 100 andere Höhen auf Anfrage | |
| Längen | bis max. 8.000 mm | |
| Längenteiler | 30 |
Keine weiteren Dokumente zum Download vorhanden.
Passendes Zubehör
Befestigungen für Stepbloc F
BPR Unterstützungsclip
Unterstützende Klemmverbindung, vormontiert, mit Senkkopfschraube M8.
BPR Universalklemme
Gussklemme für Montage von unten, in verschiedenen Ausführungen erhältlich.
BPR Rondelle T03
Gussoberteil für alle Stepbloc- sowie Drainstep-Formen mit Senkloch für Senkkopfschrauben (DIN 7991).
BPR Schnellbefestigung
Klemmverbindung mit Senkkopfschraube M8.
