Blechprofilroste

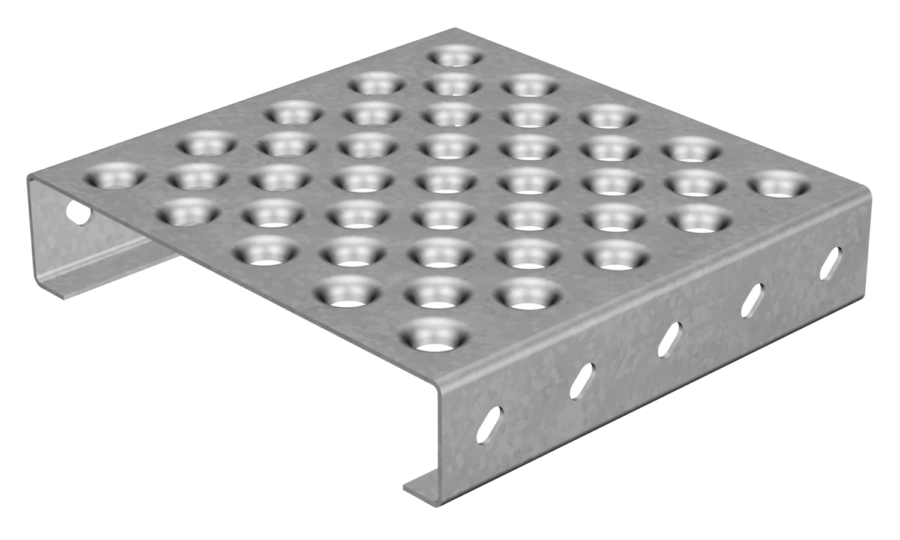

Tolplan N
Tolplan N kann in Bereichen eingesetzt werden, wo eine Rutschhemmung der Bewertungsgruppe R9 ausreichend ist.
Ihre AnsprechpartnerDurch die großen, nach unten ausgeprägten Lochungen sind eine gute Drainagewirkung und eine gute Luftzirkulation möglich.
Einsatzgebiete findet der Tolplan N im Fassadenbau sowie im Regalbau.

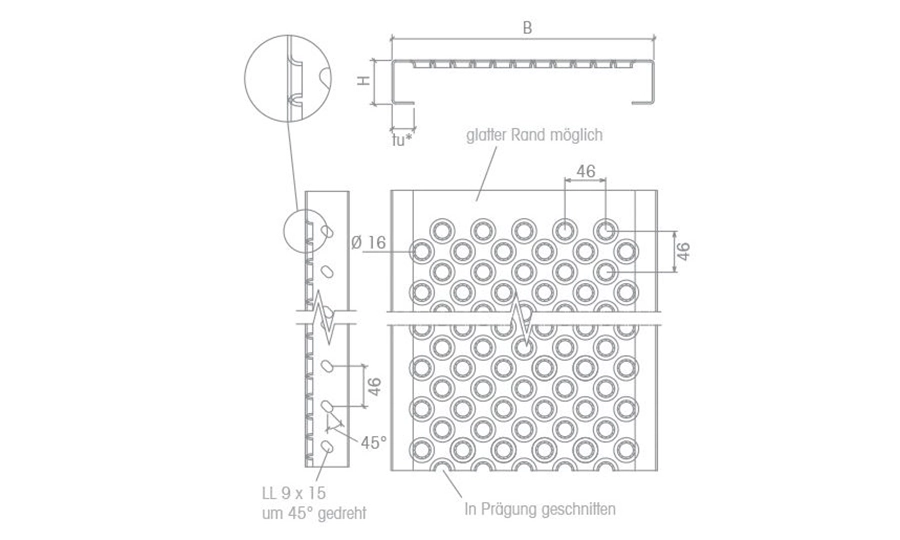

Abmessungen
Sondergrößen bzw. Sondermaterial auf Anfrage. Bevorratete Abmessungen laut Lagerprogramm.
Alle Angaben in mm.
* Produziert in Frankreich.
| Material | Blechdicke | Bewertung |
|---|---|---|
| Stahl roh / feuerverzinkt [DD11] | 2,0 / 2,5 / 3,0 | R9 |
| Stahl sendzimirverzinkt [DX51] | 2,0 / 2,5 / 3,0 | R9 |
| Aluminium [AIMg3] | 2,5 / 3,0 | R9 |
| Edelstahl [AISI 304L] | 2,0 | R9 |
| Vorzugsbreiten | 180 / 240 / 300 / 330 / 360 variabel | |
| Vorzugshöhen | 50 / 75 / 100 / andere Höhen auf Anfrage | |
| Längen | max. 6.030 mm | |
| Längenteiler | 46 |
Keine weiteren Dokumente zum Download vorhanden.
Passendes Zubehör
Befestigungen für Tolplan N
BPR Universalklemme
Gussklemme für Montage von unten, in verschiedenen Ausführungen erhältlich.
BPR Metallgussscheibe mit Senkloch
Befestigungsoberteil für Formstep N und Formstep 06, alle Stepclair und Airstep Formen.
BPR Kunststofftülle mit Senkloch
Befestigungsoberteil für alle Stepclair- und Airstep-Formen.
Hakenbefestigung
Bestehend aus Bügel- oder Telleroberteil, Haken aus gebogenem Rundstahl mit angeschweißter Hülsenmutter und Sechskantschraube M8.
BPR Schnellbefestigung
Klemmverbindung mit Senkkopfschraube M8.
BPR Flansch
Klemmverbindung mit Käfigmutter und Senkkopfschraube M8.
