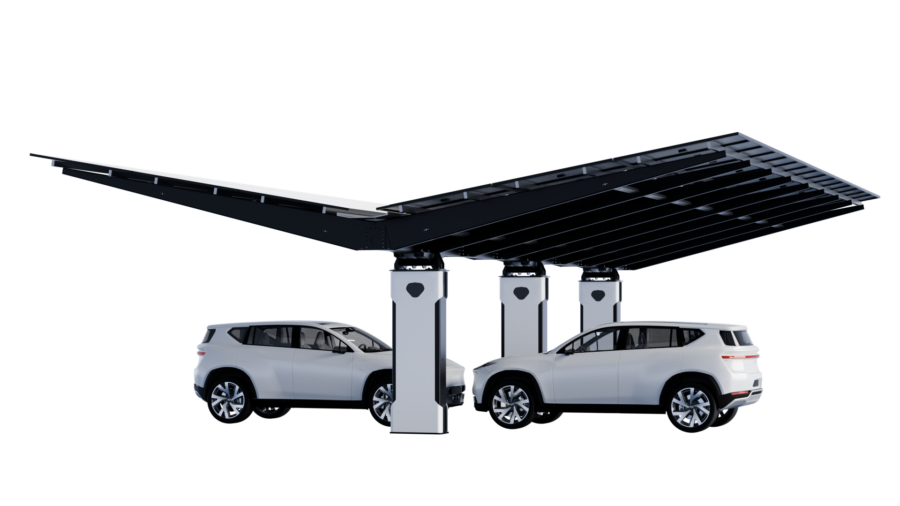

Voltwing C-11V
Le VOLTWING C-11V est conçu pour les parkings à deux rangées de places entièrement couvertes et dispose d'une profondeur d'abri d'environ 11 mètres. Le système peut être adapté de manière modulaire à différentes surfaces.
Ihre AnsprechpartnerLe VOLTWING C-11V est conçu pour les parkings à deux rangées avec un toit complet et fait partie du système modulaire VOLTWING. Avec une profondeur d’abri d’environ 11 mètres et une longueur variable entre 8 et 35 mètres, il est possible de réaliser un abri continu. L’échelonnement des longueurs se fait par paliers d’environ 1 mètre.
La construction suit le principe modulaire de la structure en acier, de la technologie solaire et de l’infrastructure de recharge. Les colonnes à positionnement variable, les différentes hauteurs d’entrée et la disposition en dehors des voies de circulation permettent une planification structurée. Les portées sont adaptées en fonction du système, ce qui permet de réduire le nombre de fondations.
La géométrie du toit est conçue pour une couverture complète et crée une couverture continue des zones de stationnement. Le nombre réduit de poteaux contribue à une structure de surface claire et minimise les points d’impact potentiels.
L’intégration technique se fait à l’intérieur de la structure. Le câblage et les composants du système sont protégés dans les colonnes et la structure porteuse. L’éclairage et l’infrastructure de recharge peuvent être intégrés de manière complémentaire.
- 2-4 rangées de modules à la verticale
- Différentes solutions de fondation spécifiques au projet sont possibles, notamment des fondations par pieux battus et en béton. Adaptation possible aux fondations par boulons de sol. Adapté à la classe de sol 1-3
- Inclinaison de la table 10°-30°, autres inclinaisons sur demande
- Charges de vent et de neige spécifiques au projet. Les règles et réglementations locales sont prises en compte.
- Garde au sol de 400 à 1000 mm, possibilité de déblocage spécifique au projet
- Convient à tous les types de modules disponibles sur le marché
- Vissage des modules : bornes filetées vissées par le bas et vissage direct
- Fondations par battage Acier, galvanisé à chaud selon DIN EN ISO 1461, sur demande du client également galvanisé en continu ZM430-ZM800
- Profilés sans contact avec le sol Bande galvanisée ZM310 DIN EN 10346
- Calcul statique de chaque table sur la base de données régionales. Fourniture de tout le matériel de montage.
- Jusqu’à 40 ans de garantie produit. Contrats de garantie individuels disponibles.
