FSM Direktbefestigung mit Bohrschraube
Mittels Bohrschrauben kann eine beschleunigte Montage erfolgen. MEISER richtet die erforderlichen Bohrungen im Rohrrahmen des Fangschutzelementes bereits werksseitig vor.
Blechprofilroste

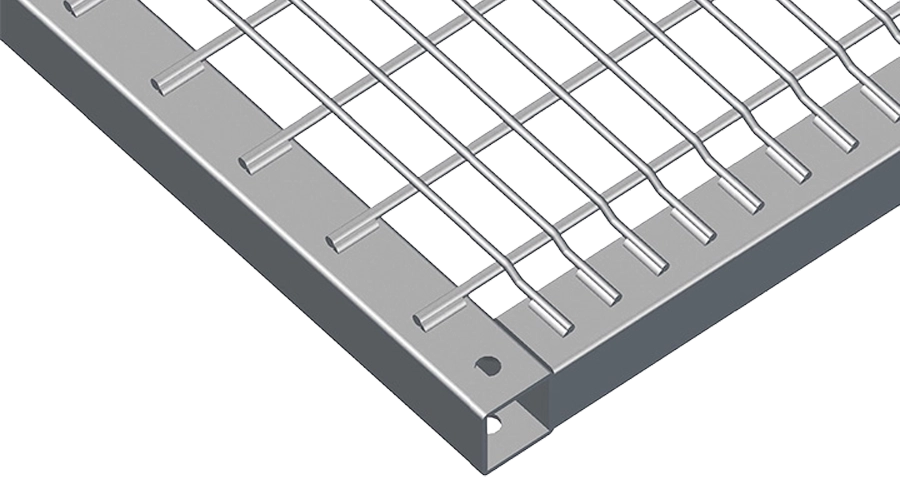

Fangschutzmatten Audi/VW
Die Fangschutzmatten von MEISER sind eine zuverlässige Lösung zur Absicherung großer Flächen, etwa an Zwischendecken, Bühnenrändern oder in der Fördertechnik. Für das System Audi/VW wurden die spezifischen Anforderungen an Aufbau und Montage gezielt berücksichtigt: Bodenelemente, Seitenschutz und passende Befestigungen greifen systematisch ineinander und unterstützen eine sichere, wirtschaftliche Umsetzung.
Ihre AnsprechpartnerDie Matten bestehen aus einem tragenden Rohrrahmen mit aufgeschweißtem Maschengitter und werden speziell nach den Werksnormen von Audi und VW gefertigt.
So erfüllen sie die strengen Anforderungen der Automobilhersteller und können optimal an die jeweiligen Einsatzbedingungen angepasst werden.
Audi-VW® Bodenelement
| Rohrrahmen | Maschengitter | Oberfläche |
|---|---|---|
| 35 x 35 x 2,5 mm | 23 x 50 mm | 3,8 x 5 mm | pulverbeschichtet RAL 9002 |
Audi-VW® Seitenschutz
| Rohrrahmen | Maschengitter | Oberfläche |
|---|---|---|
| 35 x 35 x 2,5 mm | 23 x 50 mm | 3,8 x 5 mm | 40 x 40 mm | 5 x 5 mm | pulverbeschichtet RAL 9002 |
- Tragender Rohrrahmen mit aufgeschweißtem Maschengitter
- Maschenweite und Ausführung nach Audi/VW-Werksnormen
- Herstellung aus Drahtmatten, Rohrzuschnitten und robotergeschweißten Elementen
- Hohe Fertigungsqualität durch moderne Produktionsprozesse
- Kurze Lieferzeiten bei gleichbleibend hoher Funktionalität
Keine weiteren Infos vorhanden.
Passendes Zubehör
Befestigungen für Fangschutzmatten Audi/VW
FSM Direktbefestigung mit Setzbolzentechnik
Eine ebenfalls vereinfachte Montage kann mit Setzbolzentechnik erfolgen. Auch hier werden die erforderlichen Bohrungen im Rohrrahmen von MEISER werksseitig eingebracht.
FSM Verschraubung an Halfenschiene HM 50/30
Bei der Verwendung von Halfenschienen auf der Stahlunterkonstruktion bietet sich diese Verschraubung mit Nutenstein, Schraube und Mattenpratze an.
FSM Elementstoss mit angeschweißtem Klemmblech
Alternativ können an den Langseiten der Fangschutzelemente wechselseitig Klemmbleche angeschweißt werden. Diese unterstützen den Elementstoß ebenso zuverlässig.
FSM Elementstoss mit Verbindungsblech
Nicht unterstützte Stöße von Fangschutzelementen müssen zur Weiterleitung von Lasten & Durchbiegungen ggf. unterstützt werden. Dazu kann ein sogenanntes Verbindungsblech genutzt werden. Dieses ist auf die Höhe des Rohrrahmens eingerichtet und lässt sich einfach montieren.
