MEISER Portrait

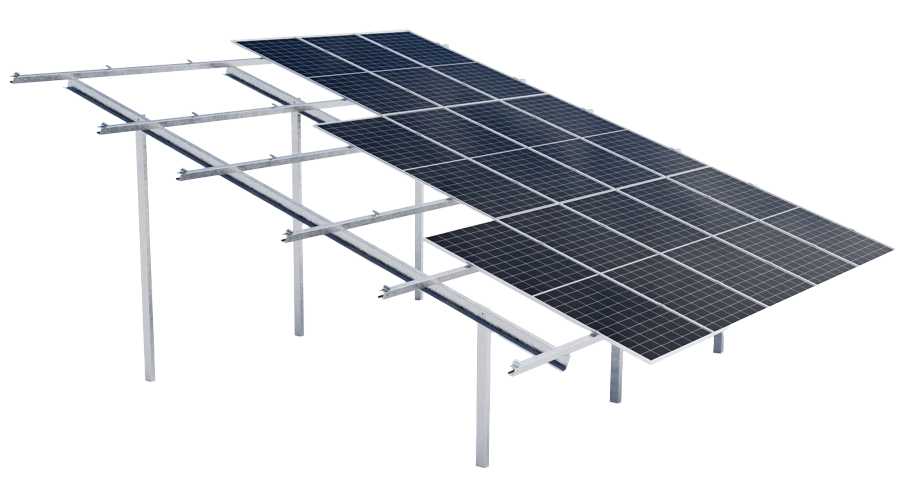

MEISER Portrait ist ein Zweifuß-Montagesystem für Freiland-Photovoltaikanlagen im Hochformat mit bis zu vier Modulreihen. Die Module werden aufgelegt, die Fixierung erfolgt mittels Klemmen oder Direktverschraubung.

Das System verfügt über eine integrierte Kabelführung zur sicheren und strukturierten Verlegung. Es bietet Befestigungs- und Schutzmöglichkeiten für DC-Strings sowie standardisierte Wechselrichterhalterungen. Anschlussstellen für den äußeren Blitzschutz gemäß DIN EN 62305 sind vorhanden.

Für die Gründung stehen Ramm-, Beton- oder Schraubfundamente zur Verfügung. Die Systemauslegung erfolgt projektspezifisch auf Basis geologischer Auswertung und statischer Berechnungen.

Konstruktiv besteht das System aus Pfosten, Querträgern bzw. Bindern und Klemmschienen. Die Bauteile sind in verschiedenen Stahlgüten verfügbar. Für den Korrosionsschutz stehen Stückverzinkung nach DIN EN ISO 1461, Bandverzinkung sowie Magnelis®-Beschichtung zur Verfügung. Das System ist für atmosphärische Korrosionsklassen von C2 bis C5 ausgelegt.

Die Montage erfolgt mit drei Standardwerkzeugen. Ergänzend werden projektspezifisches Engineering, statische Berechnungen sowie technische Unterstützung während der Umsetzung angeboten.
