MEISER 1-Achs

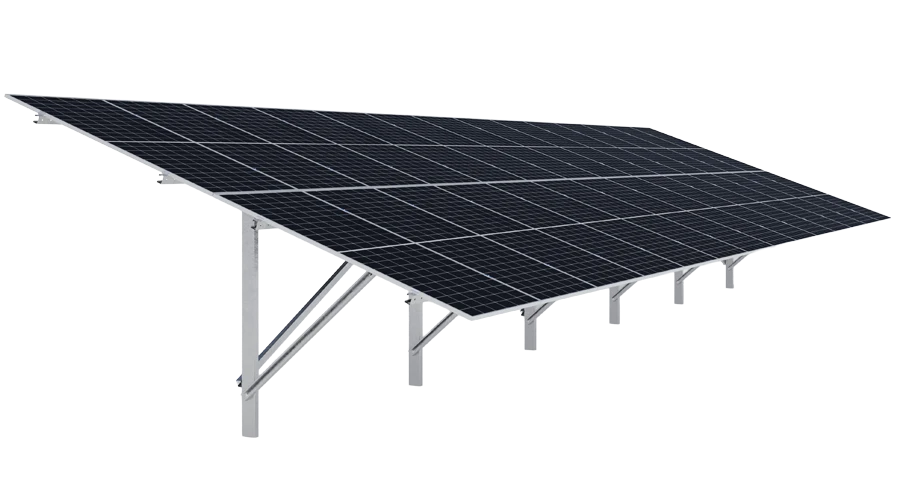

MEISER 1-Achs ist ein Einfuß-Montagesystem für Freiland-Photovoltaikanlagen mit Modulorientierung im Hoch- und Querformat.
Ihre AnsprechpartnerDas MEISER 1-Achs Montagesystem ist für den Einsatz in Freiland-Photovoltaikanlagen konzipiert und ermöglicht unterschiedliche Modulorientierungen. Das System wird im Hochformat mit maximal zwei Modulen umgesetzt. Die Module werden aufgelegt und anschließend verschraubt oder über Klemmen fixiert.
Die integrierte Kabelführung ermöglicht eine sichere und strukturierte Verlegung. Ergänzend stehen Schnittstellen für die DC-Stringführung, standardisierte Wechselrichterhalterungen sowie Anschlussmöglichkeiten für den äußeren Blitzschutz gemäß DIN EN 62305 zur Verfügung.
Für die Gründung stehen Ramm-, Beton- oder Schraubfundamente zur Verfügung. Die Systemauslegung erfolgt projektspezifisch auf Basis geologischer Auswertung und statischer Berechnungen.
Konstruktiv besteht das System aus Pfosten, Längsträgern, Klemmschienen und Streben. Die Bauteile sind in verschiedenen Stahlgüten verfügbar. Für den Korrosionsschutz stehen Stückverzinkung nach DIN EN ISO 1461, Bandverzinkung sowie Magnelis®-Beschichtung zur Verfügung. Das System ist für Korrosionsklassen von C2 bis C5 ausgelegt.
Die Montage erfolgt mit nur drei Standardwerkzeugen. Ergänzend werden projektspezifisches Engineering, umfassende Dokumentation sowie technischer Support inklusive Baustellenbegleitung angeboten.
| Systemtyp | Einfuß-Montagesystem |
| Modulorientierung | Portrait oder Landscape |
| Modulanzahl übereinander | 2-4 Module |
| Neigungswinkel | 10°–30° |
| Geländeneigung | 0°–18° OW / 0°–16° NS |
| Gründungsvarianten | Rammfundament, Betonfundament, Wurzelprofil, Schraubfundament |
| Bodenklassen | I–IV |
| Kabelführung | integriert |
