Sicherheitsklemme A
Bestehend aus Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.
Gitterroste

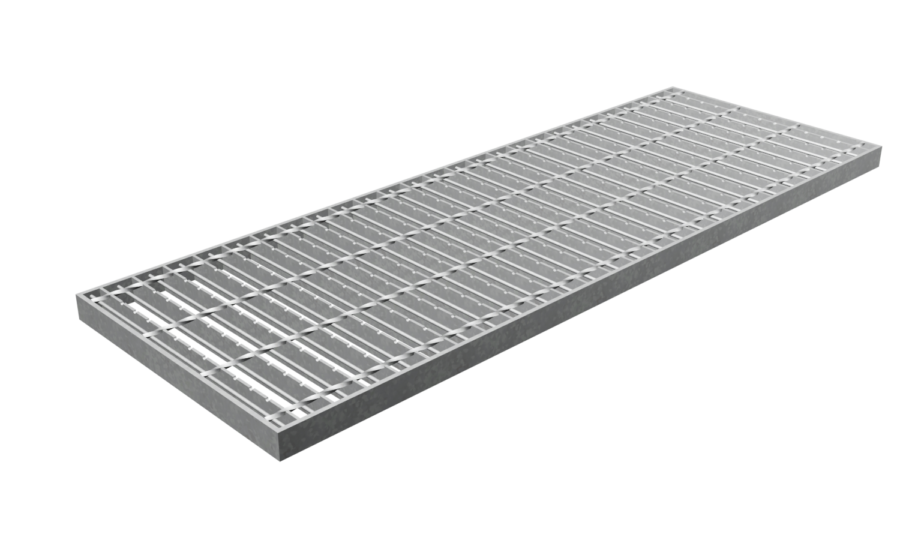

Schweißpressroste Offshore-Roste
Gitterrostausführungen, speziell für den Einsatz auf Bohrinseln entwickelt. Hintergrund ist die Vorgabe, dass eine Prüfkugel mit einem Durchmesser von 15 mm nicht durch den Gitterrost fallen darf.
Ihre AnsprechpartnerUm dies zu gewährleisten, wird in Tragstabrichtung zwischen die Tragstäbe ein Rundstab mit einem bestimmten Durchmesser eingelegt, der im Widerstandsschweißverfahren mit den verdrillten Füllstäben voll verschweißt wird.
Dies verschafft dem Offshore-Rost eine zusätzliche Stabilität, die bei der starken Inanspruchnahme auf Bohrinseln sehr willkommen ist. Gleichzeitig wird der Durchfallschutz erhöht, ohne die offene Konstruktion grundsätzlich zu verlieren. Abmessungen, Maschenteilung und Einfassung lassen sich an Stützweiten und Einbauvorgaben anpassen.
Gängige Maschenteilungen
| Tragstab | Füllstab |
|---|---|
| 34,30 | 101,6 |
| 38,28 | 101,6 |
Standardtragstabprofile
| Tragstab 3 mm | Tragstab 5mm |
|---|---|
| 25/3 | 25/5 |
| 30/3 | 30/5 |
| 35/3 | 35/5 |
| 40/3 | 40/5 |
| 45/3 | 45/5 |
| 50/3 | 50/5 |
| 60/3 | 60/5 |
Passendes Zubehör
Befestigungen für Schweißpressroste Offshore-Roste
Klemme B
Bestehend aus Bügeloberteil, Klemmenunterteil, Sechskantschrauben M8x60 und Vierkantmutter M8.
Klemme B10
Bestehend aus Bügeloberteil, Innensechskantschraube, Bügelunterteil und Mutter.
Klemme S
Besteht aus Flachkopfschraube, Klemmenunterteil und Vierkantmutter.
Doppelklemme B
Besteht aus 2 Bügeloberteilen, Klemmenunterteil, 2 Sechskantschrauben und 2 Vierkantmuttern.
Hilti Klemme – XMGR
Hohe Resistenz gegen Vibrationen, leichte Montierbarkeit und dadurch wesentlich kürzere Montagezeiten zeichnen diese Befestigung aus.
Sicherheitsklemme D
Bestehend aus Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.
Eingeschweißte Lochplättchen
Bestehen aus eingeschweißten Lochplättchen, Ausführung und Position der Lochplättchen richten sich nach der Belastung des Gitterrostes.
Gitterrost Setzbolzenbefestigung
Bestehend aus Bolzen und Teller.
Gitterrost Stoßverbinder
Bestehend aus Oberteil und Unterteil mit Gewinde sowie Innensechskantschraube.
