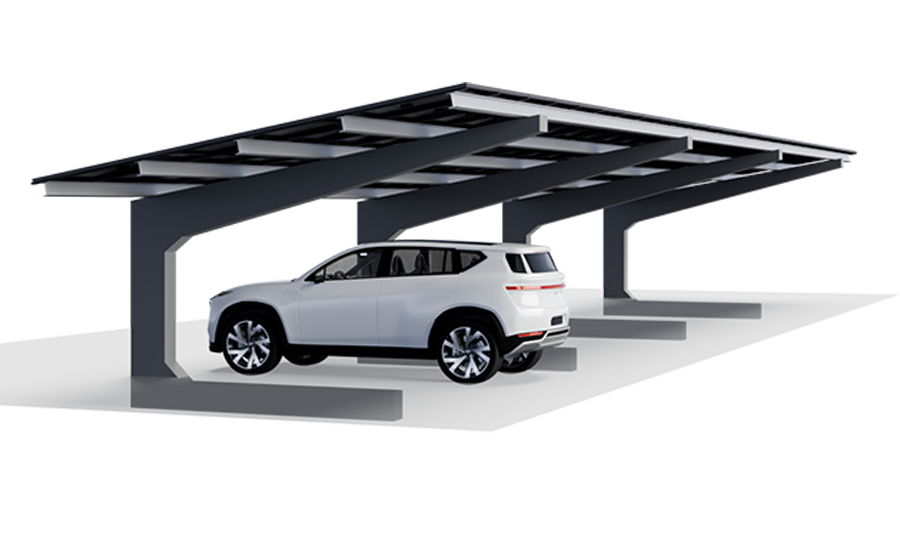

Voltwing Solid-5
Der VOLTWING SOLID-5 ist ein PV-Carport-System mit auskragender Konstruktion auf Basis eines Betonfertigteils. Er eignet sich für die Überdachung einzelner Stellplatzreihen und ermöglicht durch den reduzierten Bodeneingriff eine einfache Integration in bestehende Parkplatzflächen.
Ihre AnsprechpartnerDer VOLTWING SOLID-5 ist Teil der VOLTWING SOLID-LINE und kombiniert ein Betonfertigteil mit der VOLTRAIL Dacheindeckung zu einer auskragenden Carportlösung. Die Konstruktion ist so ausgelegt, dass sie ohne umfangreiche Eingriffe in den Boden errichtet werden kann und sich in das modulare Baukastensystem integriert.
Mit einer Überdachungstiefe von rund 5,4 m und einer Durchfahrtshöhe von etwa 2,5 m ist das System für die Überdachung einzelner PKW-Stellplatzreihen ausgelegt. Die variable Dachlänge in annähernd 1-Meter-Schritten ermöglicht eine Anpassung an unterschiedliche Parkplatzgeometrien und unterstützt eine flexible Planung.
Ein zentrales Element ist das eingesetzte Betonfertigteil, das die Fundierung vereinfacht und den Bodeneingriff reduziert. Dadurch eignet sich das System insbesondere für Anwendungen, bei denen bestehende Flächen möglichst wenig beeinflusst werden sollen. Gleichzeitig bleibt die typische auskragende Konstruktion erhalten, bei der die Säulen außerhalb der Fahrwege angeordnet sind.
Die Konstruktion ist für den Einsatz mit unterschiedlichen Photovoltaik-Modulen geeignet und nutzt ein bifaziales Solardach, das in die Systemstruktur integriert ist. Die variable Systembreite von bis zu rund 7,5 m ermöglicht zusätzlich eine flexible Anpassung an unterschiedliche Stellplatzanforderungen.
- 2-4 Modulreihen hochkant
- Verschiedene projektspezifische Gründungslösungen möglich, u.a. Pfahl-Ramm- und Betonfundamente. Anpassung an Bodenschraubenfundamente möglich. Geeignet für Bodenklasse 1-3
- Tischneigung 10°-30°, andere Neigungen auf Anfrage
- Wind und Schneelasten projektspezifisch. örtliche Vorschriften und Bestimmungen werden berücksichtigt
- Bodenfreiheit 400-1000mm, projektspezifische Freigabe möglich
- Geeignet für alle marktüblichen Modultypen
- Modulverschraubung: Gewindeklemmen von unten verschraubt und Direktverschraubung
- Rammfundamente Stahl, feuerverzinkt nach DIN EN ISO 1461, auf Kundenwunsch auch bandverzinkt ZM430-ZM800
- Profile ohne Bodenkontakt Bandverzinkt ZM310 DIN EN 10346
- Statische Berechnung der einzelnen Tische auf der Grundlage regionaler Daten. Lieferung des kompletten Montagematerials.
- Bis zu 40 Jahre Produktgarantie. Individuelle Garantievereinbarungen verfügbar.
