Gitterroste

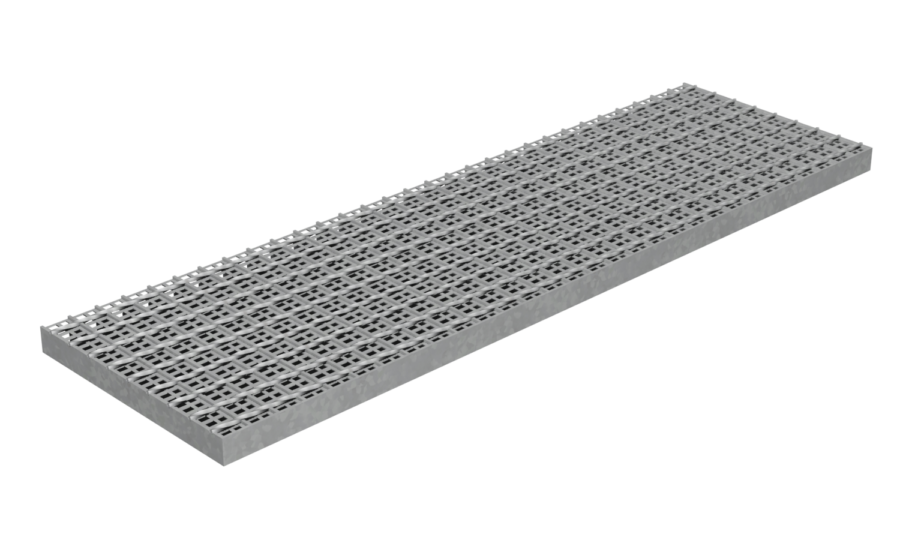

Schweißpressroste mit Blechstreifen
Wenn der Einsatz von Schweißpressrosten gewünscht ist und gleichzeitig das Durchfallen von Teilen einer bestimmten Größe verhindert werden soll, kommt dieser Gitterrost zum Einsatz.
Ihre AnsprechpartnerBei Schweißpressrosten lassen sich sehr kleine Maschenweiten technisch bedingt nicht realisieren. Indem zwischen die Tragstäbe Lochblechstreifen mit einer Öffnung von maximal 8 mm eingeschweißt werden, erreicht man mit vertretbarem Aufwand einen sehr „engmaschigen“ Gitterrost.
Die Lösung kombiniert die hohe Stabilität des Schweißpressrostes mit einem zusätzlichen Durchfallschutz. Je nach Anforderung können Lochbild und Streifenanordnung so ausgelegt werden, dass Funktion und Reinigungsmöglichkeit im Gleichgewicht bleiben. Auch Abmessungen, Einfassungen und Auflager lassen sich auf die Einbausituation abstimmen. Gern unterstützen wir Sie bei der Auswahl – passend zu Belastung, Einsatzbereich und den zu sichernden Teilen. Dieser Gitterrost lässt sich ausschließlich mit der Maschenteilung 34,3 x 38,1 mm realisieren und entspricht der spanischen Norm Nr. 486/1997 (BO 23. April 1997, Nr. 97/1997).
Gängige Maschenteilungen
| Tragstab | Füllstab | |
|---|---|---|
| 34,30 | 38,1 | 50,8 |
Standardtragstabprofile
| Tragstab 2 mm | Tragstab 3 mm |
|---|---|
| 25/2 | 25/3 |
| 30/2 | 30/3 |
| 40/2 | 40/3 |
Passendes Zubehör
Befestigungen für Schweißpressroste mit Blechstreifen
Klemme B
Bestehend aus Bügeloberteil, Klemmenunterteil, Sechskantschrauben M8x60 und Vierkantmutter M8.
Klemme B10
Bestehend aus Bügeloberteil, Innensechskantschraube, Bügelunterteil und Mutter.
Klemme S
Besteht aus Flachkopfschraube, Klemmenunterteil und Vierkantmutter.
Sicherheitsklemme D
Bestehend aus Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.
Gitterrost Setzbolzenbefestigung
Bestehend aus Bolzen und Teller.
Gitterrost Stoßverbinder
Bestehend aus Oberteil und Unterteil mit Gewinde sowie Innensechskantschraube.
Doppelklemme B
Besteht aus 2 Bügeloberteilen, Klemmenunterteil, 2 Sechskantschrauben und 2 Vierkantmuttern.
Hilti Klemme – XMGR
Hohe Resistenz gegen Vibrationen, leichte Montierbarkeit und dadurch wesentlich kürzere Montagezeiten zeichnen diese Befestigung aus.
Eingeschweißte Lochplättchen
Bestehen aus eingeschweißten Lochplättchen, Ausführung und Position der Lochplättchen richten sich nach der Belastung des Gitterrostes.
