Grilles profilées en tôle

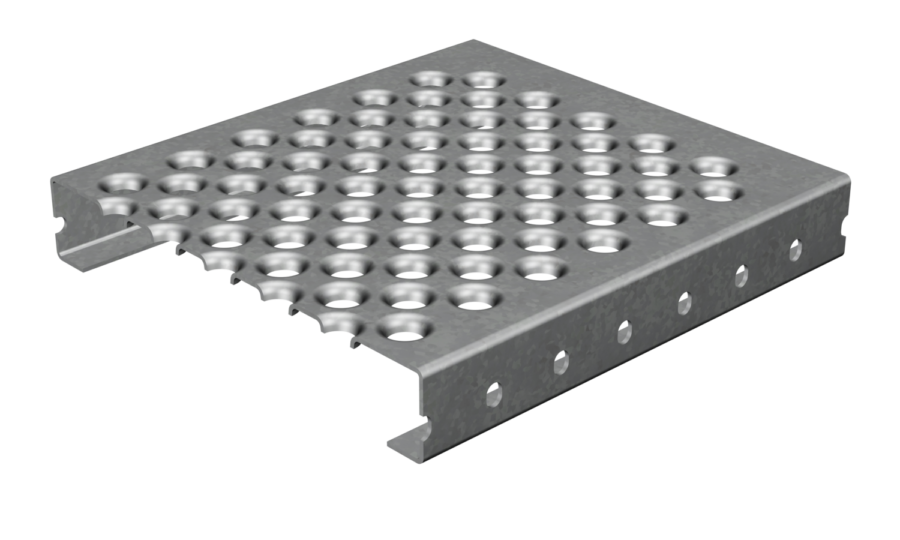

Airstep N
Ce caillebotis aux perforations rondes très esthétiques est utilisé dans le domaine architectural, par exemple comme protection solaire ou caillebotis de façade.
Ihre AnsprechpartnerIl peut également être utilisé dans la construction de rayonnages, où une bonne circulation de l’air et de la lumière est nécessaire, mais où la surface des grilles doit être relativement lisse.
Dimensions
Dimensions ou matériaux spéciaux disponibles sur demande. Dimensions disponibles en stock.
Toutes les données sont exprimées en mm.
| Matériau | Épaisseur de la tôle | Évaluation RH |
|---|---|---|
| Acier brut / galvanisé à chaud [DD11] | 2,0 / 2,5 / 3,0 | - |
| Acier zingué sendzimir [DX51] | 2,0 / 2,5 / 3,0 | - |
| Aluminium [AIMg3] | 2,5 / 3,0 | - |
| Acier inoxydable [1.4301] | 2,0 | - |
| Largeurs préférentielles | 182 / 240 / 298 / 330 / 356 variable | |
| Hauteurs préférentielles | 40 / 50 / 75 / 100 autres hauteurs sur demande | |
| Longueurs | max. 6.030 mm | |
| Diviseur de longueur | 45 |
Keine weiteren Dokumente zum Download vorhanden.
Accessoires adaptés
Fixations pour Airstep N
BPR Pince universelle
Pince en fonte pour montage par le bas, disponible en plusieurs versions.
BPR Disque en métal moulé avec trou fraisé
Partie supérieure de fixation pour Formstep N et Formstep 06, tous les moules Stepclair et Airstep.
BPR Douille en plastique avec trou fraisé
Partie supérieure de fixation pour tous les moules Stepclair et Airstep.
Fixation rapide BPR
Assemblage par serrage avec vis à tête fraisée M8.
Bride BPR
Assemblage par serrage avec écrou à cage et vis à tête fraisée M8.
